當前位置：首頁 » 石英晶振 » 鴻星晶振 » 鴻星晶振,貼片晶振,HCX-2SB晶振,無源諧振器

prevnext

鴻星晶振,貼片晶振,HCX-2SB晶振,無源諧振器

頻率：12~62.5MHZ

尺寸：2.5*2.0mm

2520mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接（產品無鉛對應）,為無鉛產品.

訂購熱線：0755-27837162

低頻率12M石英諧振器,2520高精度貼片晶振,HCX-2SB晶振

鴻星電子已經成為全球從事石英頻率控制組件的重要制造商之一，致力于插件式(DIP)與表面黏著式(SMD)石英晶體系列產品之研發、設計、生產與營銷。公司致力于提供最好的質量、服務和價值的客戶應對不斷變化的技術和環境的挑戰。Hosonic專注于自己的核心技術和鼓勵員工的創造力，創新和團隊合作。鴻星集團，現在，是一家專業生產石英晶體諧振器、晶體振蕩器制造商在世界上。自1979以來，我們一直致力于雙直插封裝（DIP）和表面貼裝器件（SMD）石英晶體的研究、設計、制造和銷售。低頻率12M石英諧振器,2520高精度貼片晶振,HCX-2SB晶振
鴻星晶振集團將有效率的使用自然資源和能源,以便從源頭減少?gòu)U物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境、健康和安全意識的活動,提高公眾對普遍的環境、健康和安全問題的注意. 所有的經營組織都將積極應用國際標準以及適用的法律法規.為促進合理有效的公共政策的制訂實施加強戰略聯系.鴻星晶振集團消除事故和環境方面的偶發事件,減少晶體諧振器、普通晶體振蕩器（SPXO）材料廢物的產生和排放,有效的使用能源和各種自然資源,對緊急事件做好充分準備,以便及時做出反應.

低頻率12M石英諧振器,2520高精度貼片晶振,HCX-2SB晶振

鴻星晶振,貼片晶振,HCX-2SB晶振,無源諧振器,小體積貼片2520mm晶振,外觀小型,表面貼片型晶體諧振器,因本身體積小等優勢,適用于移動通信終端的基準時鐘等移動通信領域.小型,薄型,輕型 (2.5 × 2.0 × 0.5 mm typ.) 具備優良的耐環境特性及高耐熱性強.滿足無鉛焊接的回流溫度曲線要求.
無源晶振的切型。采用高速線切割技術：1.優化及嚴格規范線切割機各項設備參數；2.通過試驗精選所使用的各類線切割料，如：磨料、線切割線、槽輪等；3.確認最優的石英晶振切割工藝參數。通過以上方法使切割出的貼片晶振晶片在厚度一致性、平行度、表面粗糙度上都超越其它切割方式，提高了石英晶振晶片的精度，提高了生產效率。石英晶振離子刻蝕調頻技術：比目前一般使用的真空蒸鍍方式調頻，主要在產品參數有以下提升：１.微調后調整頻率能控制在±2ppm，一般只能保持在±５ppm；２.產品的激勵功率相關性參數有大幅提升；３.產品的長期老化率可保證在±2ppm之內.低頻率12M石英諧振器,2520高精度貼片晶振,HCX-2SB晶振

低頻率12M石英諧振器,2520高精度貼片晶振,HCX-2SB晶振

鴻星晶振	單位	HCX-2SB晶振	石英晶振基本條件
標準頻率	f_nom	12~62.5MHZ	標準頻率
儲存溫度	T_stg	-55°C~+125°C	裸存
工作溫度	T_use	-20°C ~+85°C	標準溫度
激勵功率	DL	50μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±10 ,±15 ,±30 × 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.908tw.com/
頻率溫度特征	f_tem	±50 × 10-6/-30°C ~+85°C	超出標準的規格請聯系我們.
負載電容	CL	3PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-30°C — +85°C, DL = 100μW
頻率老化	f_age	±2× 10-6 / year Max.	+25°C,第一年

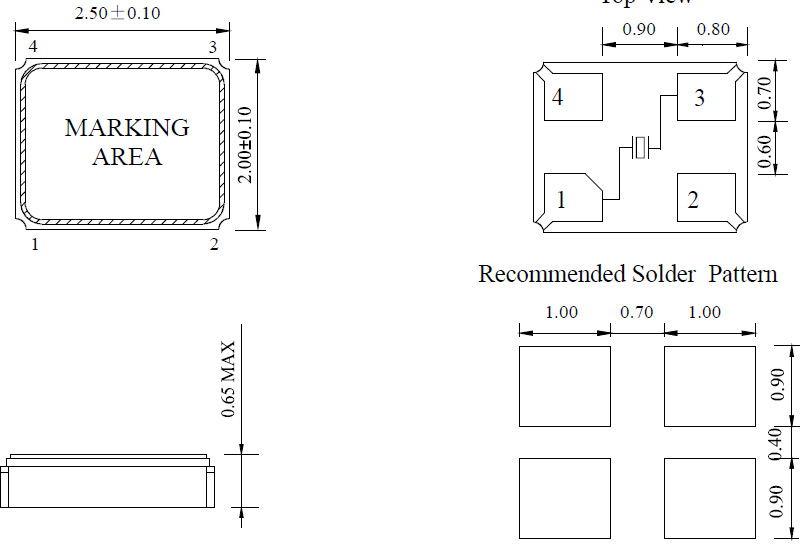

HCX-2SB2520，HCX-1AB2016，HCX-TAB1612

低頻率12M石英諧振器,2520高精度貼片晶振,HCX-2SB晶振

一般來說，微處理器的振蕩電路由考畢茲電路顯示派生如下：鎘和CG是外部負載電容，其中已建成的芯片組。（請參閱芯片組的規格）Rf為具有200KΩ?1MΩ反饋電阻。它的內置芯片一般設置。Rd為限流電阻470Ω與1KΩ?。這個阻力是沒有必要的公共電路，但僅用于具有高電源電路。一個穩定的振蕩電路需要的負電阻，其值應是晶振阻力的至少五倍。它可寫為|-R|>5的Rr。例如，為了獲得穩定的振蕩電路中，IC的負電阻的值必須小于？200Ω時的晶振電阻值是40Ω。負阻“的標準來評估一個振蕩電路的質量。在某些情況下，例如老化，熱變化，電壓變化，以及等等，電路可能不會產生振蕩的“Q”值是低的。因此，這是非常重要的衡量負電阻（-R）線路連接的電阻（R）與晶體串聯,鴻星晶振,貼片晶振,HCX-2SB晶振,無源諧振器

20180607084414

（2）從起點到振蕩的停止點調整R的值。（3）振蕩期間測量R的值。（4）你將能夠獲得負電阻的值，|•R|= R +的Rr，和RR =晶振的阻力。附：所連接的電路的雜散電容，可能會影響測定值。如果SMD晶振的參數是正常的，但它不工作穩步振蕩電路中，我們將不得不找出IC的電阻值是否過低驅動電路。如果是這樣的話，我們有三種方法來改善這樣的情況：降低外部電容（Cd和CG）的值，并采用其他晶振具有較低負載電容（CL）。低頻率12M石英諧振器,2520高精度貼片晶振,HCX-2SB晶振
采用具有較低電阻（RR）的2520晶振: 使用光盤和CG的不等價的設計。我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出。當有信號輸出從XOUT但不辛，其表示后面的功耗的情況下 - 電極后端電路是極其巨大的。我們可以添加一個緩沖電路的輸出和它的后電極之間，以驅動后端電路。但1-5的方法上面提到的，你也可以按照步驟1-4-4的三種方法。如有不明白請聯系我公司晶振的應用工程師和IC制造商尋求進一步的幫助，如果你的問題不能得到解決。系統無法運行，因?yàn)榫w沒有足夠的輸出波形振幅。

低頻率12M石英諧振器,2520高精度貼片晶振,HCX-2SB晶振

負載電容:如果2520mm貼片型四腳石英晶振振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。其中CS表示電路的雜散電容。鴻星晶振,貼片晶振,HCX-2SB晶振,無源諧振器

sjzrhl_3

測試條件:(1) 電源電壓? 超過 150µs，直到電壓級別從 0 %達到 90 % 。? 電源電壓阻抗低于電阻 2Ω。(2) 其他:? 輸入電容低于 15 pF? 5倍頻率范圍或更多測量頻率。? 鉛探頭應盡可能短。? 測量2520汽車電子晶振頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。(3) 其他:? CL包含探頭電容。? 應使用帶有小的內部阻抗的電表。? 使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線。）

scbx_2

振蕩頻率測量:必須盡可能地測量安裝在藍牙耳機專用晶振電路上的諧振器的振蕩頻率的真實值，使用正確的方法。在振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,我們的目標是通過限制測量工具對振蕩電路本身的影響來測量。有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。接觸振蕩電路。
探針不影響圖2，因?yàn)榫彌_器的輸出是通過2520小體積貼片晶振輸入振蕩電路的輸出來測量的。逆變器進入下一階段。探針不影響圖3，因?yàn)樵贗C上測量緩沖器輸出（1/1、1/2等）。圖4示出了來自ic的無緩沖器輸出接收的情況，由此通過小尺寸測量來最小化探針的效果。輸出點之間的電容（3 pF以下XTAL終端IC）和探針。然而，應該注意到，使用這種方法輸出波形較小，測量不能依賴于即使示波器能檢查振蕩波形，頻率計數器的靈敏度也可以。在這種情況下，使用放大器來測量。

cptj
