當前位置：首頁 » 石英晶振 » 鴻星晶振 » 鴻星晶振,貼片晶振,HCX-5FA晶振,臺產晶體諧振器

prevnext

鴻星晶振,貼片晶振,HCX-5FA晶振,臺產晶體諧振器

頻率：8~80MHZ

尺寸：5.0*3.2*1.4mm

小型表面貼片晶振型,是標準的石英晶體諧振器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：0755-27837162

進口金屬殼5032諧振器,高性能SMD石英晶振,HCX-5FA晶振

Hosonic成立于1979年初，生產的電阻器和電容器，而轉向注重水晶產品自第一液晶生產線在臺灣設立1991。此后，公司擴大了其在中國大陸生產?，F(xiàn)在，它擁有四個生產設施在中國大陸東、南、和九個銷售和FAE位點和十個銷售代表和經銷商在世界各地。Hosonic現在是一個領先的專業石英晶體諧振器、晶體振蕩器制造商在世界上，致力于直插和貼片式晶體振蕩器的研發、生產和銷售。進口金屬殼5032諧振器,高性能SMD石英晶振,HCX-5FA晶振
公司致力于提供最好的質量、服務和價值的客戶應對不斷變化的技術和環境的挑戰。Hosonic專注于自己的核心技術和鼓勵員工的創造力，創新和團隊合作。鴻星集團，現在，是一家專業生產石英晶體諧振器、晶體振蕩器制造商在世界上。自1979以來，我們一直致力于雙直插封裝（DIP）和表面貼裝器件（SMD）石英晶體的研究、設計、制造和銷售。鴻星晶振集團為幾個主要市場提供石英晶振,貼片晶振,壓電石英晶體元器件、壓電石英晶體、有源晶體等頻率控制解決方案.在軍事市場上,我們?yōu)橹悄軓椝?、導彈制導、移動接收器和雷達系統提供產品.

進口金屬殼5032諧振器,高性能SMD石英晶振,HCX-5FA晶振

鴻星晶振,貼片晶振,HCX-5FA晶振,臺產晶體諧振器,智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.
超小型、超低頻石英貼片晶振晶片的邊緣處理技術：是超小型、超低頻石英晶振晶體元器件研發及生產必須解決的技術問題，為壓電石英晶振行業的技術難題之一。具體解決的辦法是使用高速倒邊方式，通過結合以往低速滾筒倒邊去除晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使石英晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動不穩定。進口金屬殼5032諧振器,高性能SMD石英晶振,HCX-5FA晶振

進口金屬殼5032諧振器,高性能SMD石英晶振,HCX-5FA晶振

鴻星晶振	單位	HCX-5FA晶振	石英晶振基本條件
標準頻率	f_nom	8~80MHZ	標準頻率
儲存溫度	T_stg	-55°C~+125°C	裸存
工作溫度	T_use	-20°C ~+85°C	標準溫度
激勵功率	DL	100~300μW Max.	推薦:100μW ～ 200μW
頻率公差	f_— l	±15 ,±30 ,±50 × 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.908tw.com/
頻率溫度特征	f_tem	±50 × 10-6/-30°C ~+85°C	超出標準的規格請聯系我們.
負載電容	CL	10PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-30°C — +85°C, DL = 100μW
頻率老化	f_age	±2× 10-6 / year Max.	+25°C,第一年

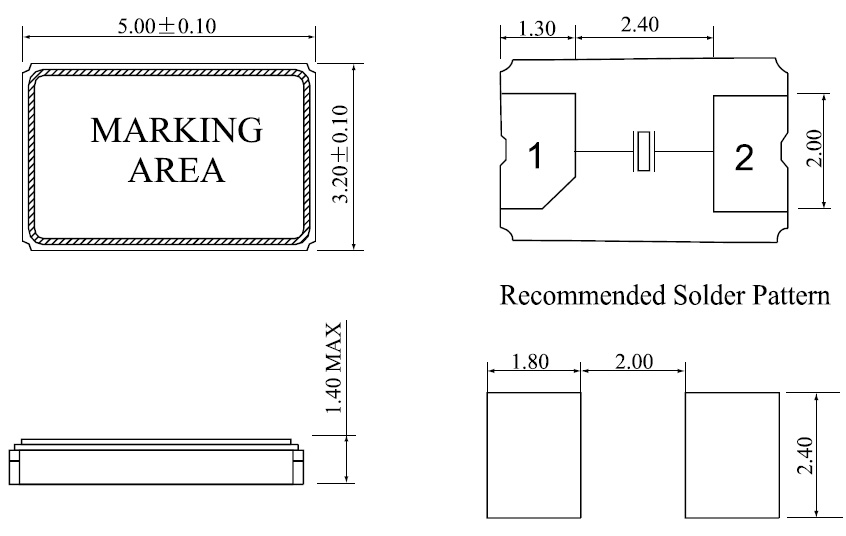

HCX-5FA 5032mm

進口金屬殼5032諧振器,高性能SMD石英晶振,HCX-5FA晶振

晶振產品使用每種產品時,請在石英晶振規格說明或產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了石英晶振的品質和可靠性,必須在適當?shù)臈l件下存儲,安裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。鴻星晶振,貼片晶振,HCX-5FA晶振,臺產晶體諧振器
7-1:機械振動的影響:當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查無源晶振并按照下列安裝指南進行操作。
7-2:PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些SMD石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。正常溫度和濕度：溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 IEC 60068-1的標準條件”章節內容）。進口金屬殼5032諧振器,高性能SMD石英晶振,HCX-5FA晶振

進口金屬殼5032諧振器,高性能SMD石英晶振,HCX-5FA晶振

此外，振蕩頻率與測量點不同。1。測量5032陶瓷面晶振緩沖輸出2。振蕩級輸出測量三.通過電容器測量振蕩級輸出圖5示出以上1-3個測量點和所測量的除緩沖器輸出外，振蕩頻率較低。鴻星晶振,貼片晶振,HCX-5FA晶振,臺產晶體諧振器

cptj1

振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。K?-?幾十K。在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米或更?。限制5×3.2mm貼片晶振流入諧振器的電流，調節負電阻和勵磁。電平，防止諧振腔的反常振蕩，抑制頻率波動。C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有
給定負載能力:適當?shù)目刂?a title="5032晶振" target="_blank">5032晶振電阻值（RD）取決于諧振器的類型，頻帶和設備的價值。
電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。?幾K?。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。

cptj11
