京瓷晶振,溫補晶振,KT2520晶振,KT2520K26000CCW18ZUS晶振

頻率：13~52MHZ

尺寸：2.5*2.0mm

有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊盤（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

訂購熱線：0755-27837162

京瓷晶振,溫補晶振,KT2520晶振,KT2520K26000CCW18ZUS晶振,石英晶振在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求，貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高。對于晶振的條片，長邊為 X 軸，短邊為 Z 軸，面為 Y 軸。對于圓片晶振，X、Z 軸較難區分，所以石英晶振對精度要求高的產品（如部分定單的 UM-1），會在 X 軸方向進行拉弦（切掉一小部分），以利于晶振的晶片有方向的裝架點膠，點膠點點在 Z 軸上。保證晶振產品的溫度特性。

溫補晶振(TCXO)產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5 PPM-2.0 PPM,工作溫度范圍:-30度至85度,電源電壓:1.8V-3.3V之間可供選擇,產品本身具有溫度電壓控制功能,世界上較薄的石英晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較有品質的數碼通訊產品領域,全球?qū)Ш蕉ㄎ幌到y(tǒng),智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.

京瓷晶振為了人類和社會的進步與發展以獨創性和高品質，不斷創造新價值。為此追求事物的本質，力求提高有源晶振品質以自身的技術、視角，開拓適應時代和市場需求的價值。同時在開展各項事業時，以“創造超出顧客期望值的價值”為信念，承諾“帶來感動和歡喜的表現（技術、品質和適應能力）”.

日本京瓷晶振株式會社保持公正、體面的工作精神,尊重人,我們的工作,我們的公司和我們的全球社區.提供的材料和知識有機會增長我們所有的員工,并通過我們的共同努力,為社會和人類的進步做出貢獻.石英晶體，貼片晶振, 溫補晶振對于手機、數碼相機和其他數字設備關鍵部件的性能有重要影響.京瓷晶振設備是世界領先生產石英晶振設備的廠商之一,涵蓋各個方面的生產增長的合成石英晶體使用石英晶體生產最終產品,包括石英晶振,石英晶體振蕩器,以及過濾器和光學設備.

京瓷晶振規格	KT2520晶振
驅動輸出
常用頻率	13~52MHZ
工作電壓	+1.68~3.6V（代表値）電源電圧は+1.7V～+3.3V範囲の任意の電圧で動作可能
靜態電流	（工作時）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） +1.6 mA max. (F＞26MHz)（スタンバイ時）+1μA以下
TCXO輸出電壓	0.8Vp-p min.
TCXO輸出負載	（10kΩ//10pF) ±10％
常規溫度偏差	±20/30/50×10-6 (After 2 reflows)
頻率溫度偏差	±30×10-6/-40℃～+85℃
頻率溫度偏差	±50×10-6/-55℃～+125℃（オプション）

Kyocera日產有源TCXO兆赫茲晶振型號列表：

Series	Part Status	Frequency 頻率	Voltage - Supply電壓	Operating Temperature 工作溫度	Size / Dimension 尺寸	Height - Seated (Max)高度
KT2016, Kyocera	Active	26MHz	1.8V	-30°C ~ 85°C	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.031" (0.80mm)
KT2016, Kyocera	Active	26MHz	1.8V	-30°C ~ 85°C	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.031" (0.80mm)
KT2016, Kyocera	Active	26MHz	1.8V	-30°C ~ 85°C	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.031" (0.80mm)
KT2520, Kyocera	Active	26MHz	1.8V	-30°C ~ 85°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.031" (0.80mm)
KT2520, Kyocera	Active	26MHz	1.8V	-30°C ~ 85°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.031" (0.80mm)
KT2520, Kyocera	Active	26MHz	1.8V	-30°C ~ 85°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.031" (0.80mm)
KT2520, Kyocera	Active	26MHz	2.8V	-30°C ~ 85°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.031" (0.80mm)

Kyocera日產有源TCXO兆赫茲晶振編碼列表：

Manufacturer Part Number	Manufacturer	Series	Part Status	Frequency 頻率	Voltage - Supply電壓	Operating Temperature 工作溫度	Size / Dimension 尺寸	Height - Seated (Max)高度
KT2016K26000BCW18ZAS	AVX Corp/Kyocera Corp	KT2016, Kyocera	Active	26MHz	1.8V	-30°C ~ 85°C	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.031" (0.80mm)
KT2016K26000BCW18ZAS	AVX Corp/Kyocera Corp	KT2016, Kyocera	Active	26MHz	1.8V	-30°C ~ 85°C	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.031" (0.80mm)
KT2016K26000BCW18ZAS	AVX Corp/Kyocera Corp	KT2016, Kyocera	Active	26MHz	1.8V	-30°C ~ 85°C	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.031" (0.80mm)
KT2520K26000CCW18ZUS	AVX Corp/Kyocera Corp	KT2520, Kyocera	Active	26MHz	1.8V	-30°C ~ 85°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.031" (0.80mm)
KT2520K26000CCW18ZUS	AVX Corp/Kyocera Corp	KT2520, Kyocera	Active	26MHz	1.8V	-30°C ~ 85°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.031" (0.80mm)
KT2520K26000CCW18ZUS	AVX Corp/Kyocera Corp	KT2520, Kyocera	Active	26MHz	1.8V	-30°C ~ 85°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.031" (0.80mm)
KT2520K26000DCW28QAS	AVX Corp/Kyocera Corp	KT2520, Kyocera	Active	26MHz	2.8V	-30°C ~ 85°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.031" (0.80mm)

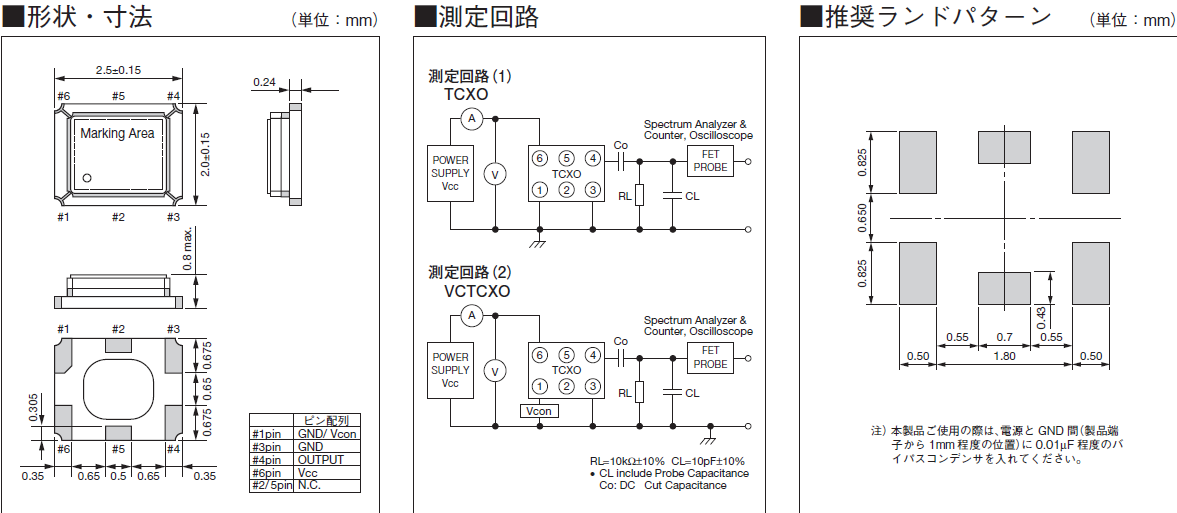

KT2520_2.5_2.0 TCXO

同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。熱影響:重復的溫度巨大變化可能會降低受損害的石英貼片晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。安裝方向:振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。通電:不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。京瓷晶振,溫補晶振,KT2520晶振,KT2520K26000CCW18ZUS晶振

2520晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。

所有進口晶振和實時時鐘模塊都以IC形式提供。噪音:在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象。電源線路:電源的線路阻抗應盡可能低。輸出負載:建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。未用輸入終端的處理:未用針腳可能會引起噪聲響應,從而導致非正常工作。

如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。其中CS表示電路的雜散電容。京瓷晶振,溫補晶振,KT2520晶振,KT2520K26000CCW18ZUS晶振

20181212163917

測試條件:(1)電源電壓:超過 150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2)其他:輸入電容低于 15 pF5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量GPS導航儀有源晶振頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。(3)其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）.

20181212163902

振蕩電路:晶體諧振器是無源元件，因此受到2520小貼片晶振電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。

角色的分量與參考值:在貼片TCXO進口晶振振蕩電路的設計中，必須認識到個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。

20181212163852
