愛普生晶振,進口晶振,MC-206晶振,MC-206 32.7680KA-A0

頻率：32.768KHz

尺寸：7.3*4.1*2.0mm

工作溫度:-40℃~+85℃

保存溫度:-55℃~+125℃

貼片表晶32.768K系列具有超小型,"MC-206 32.7680KA-A0"薄型,質地輕的表面貼片音叉型石英晶體諧振器,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.

訂購熱線：0755-27837162

晶振技術參數點擊下載

EPSONdhl 愛普生品牌系列千赫子的石英貼片晶振,目前占據了中國市場進口晶25％的份額,品牌質量,貨期,品種,石英晶振品質是廣大用戶有目共睹,將進一步致力于小型,高穩定,高精度晶體元器件的開發,為現有的應用程序以及生活新藍圖開拓廣闊前景. "MC-206 32.7680KA-A0"

JLX-1

愛普生晶振,進口晶振,MC-206晶振,"MC-206 32.7680KA-A0",四腳貼片型黑色陶瓷表面壓電石英晶體諧振器,尺寸是7.3*4.1*2.0mm,是日本EPSON品牌下一款大體積SMD晶體產品,溫度特性是-40℃~+85℃范圍,支持無鉛高溫回流焊接溫度曲線要求,應用在任何產品身上,都可以發揮優良的電氣特性.黑色陶瓷面石英晶體,無源SMD晶振,MC-206晶振,"MC-206 32.7680KA-A0"

JLX-2

RB-2

愛普生晶振	單位	MC-206晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	1.0μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±20ppm、±50ppm	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.908tw.com/
頻率溫度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	6pF ～ ∞	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

JLX-3

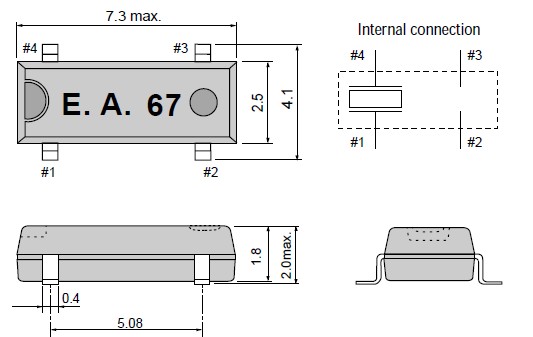

MC-206

JLX-4

RB-4 清洗
關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個32.768K晶體產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。愛普生晶振,進口晶振,MC-206晶振,"MC-206 32.7680KA-A0"
由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。
若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。
撞擊
雖然MC-206諧振器產品在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。
裝載
＜SMD產品＞
SMD晶體產品支持自動貼裝，但還是請預先基于所使用的搭載機實施搭載測試，確認其對特性沒有影響。在切斷工序等會導致基板發生翹曲的工序中，請注意避免翹曲影響到產品的特性以及軟焊。基于超聲波焊接的貼裝以及加工會使得32.768K貼片晶振產品內部傳播過大的振動，有可能導致特性老化以及引起不振蕩，因此不推薦使用。
＜引線類型產品＞
當引線彎折、成型以及貼裝到印制電路板時，請注意避免對基座玻璃部分施加壓力。否則有可能導致玻璃出現裂痕，從而引起性能劣化。黑色陶瓷面石英晶體,無源SMD晶振,MC-206晶振,"MC-206 32.7680KA-A0"
保管
保管在高溫多濕的場所可能會導致端子軟焊性的老化。
請?jiān)跊]有直射陽光，不發生結露的場所保管。

JLX-5

RB-5

2、輸出波形與測試電路
1.時序表

2.測試條件
(1)電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。黑色陶瓷面石英晶體,無源SMD晶振,MC-206晶振
電源電壓阻抗低于電阻 2Ω。
(2)其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3)其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）愛普生晶振,進口晶振,MC-206晶振,"MC-206 32.7680KA-A0"
