泰藝晶振,石英晶體振蕩器,OC晶振

頻率：0.0137MHz~125.000MHz

尺寸：7.0*5.0*1.3mm

有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接(無鉛對應)產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

訂購熱線：0755-27837162

TY-2

泰藝電子立基臺灣,在美國與中國大陸均設有生產據點,營業與銷售據點包括臺灣臺北、美國、歐洲以及中國大陸等地,泰藝電子多年來致力于研發創新,部分核心技術是臺灣業界的領先者,近年來陸續取得石英相關制造技術專利；未來將持續加強開發,以成為全球石英晶振頻控元件領導者之目標邁進.藉由環境稽核確認環境改善績效,使公司所有活動過程均能達成環境目標及標的,并期望透過全體員工共同努力,貢獻愛護地球的一份心力.
泰藝石英晶振公司秉持「質量至上、創新思維、誠信為本、服務第一」的四大經營理念持續不斷努力革新,強化現有體質與創新機制以創造更高的客戶價值.面對環境的劇烈變化,泰藝電子堅持塑造一個安心工作的健康職場,創造幸福員工生活,并使用符合環保要求的有源晶振,以及推動許多節能措施,成為一個愛護環境且保護地球的企業.泰藝晶振,石英晶體振蕩器,OC晶振

JLX-1

泰藝晶振,石英晶體振蕩器,OC晶振.7.0*5.0mm貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.
泰藝有源晶振高頻振蕩器使用IC與晶片設計匹配技術：有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題。在設計過程中除了要考慮石英晶體諧振器具有的電性外，還有石英晶體振蕩器的電極設計等其它的特殊性，必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數。VTEUPCJANF-33.333000晶振,7050mm有源晶振,OC晶振

JLX-2

RB-2

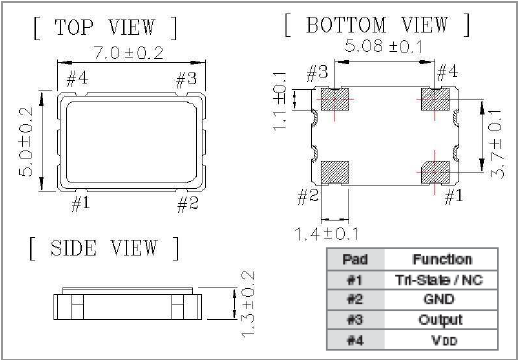

項目	符號	規格說明	條件
輸出頻率范圍	f₀	0.0137MHz~125.000MHz	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	V_CC	1.8 V~3.3 V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-55℃ ~ +125℃	裸存
工作溫度	T_use	G: -10℃ ~ +60℃	請聯系我們查看更多資料http://m.908tw.com/
		H: -20℃ ~ +70℃
		J: -40℃ ~ +85℃
頻率穩定度	f_tol	J: ±20 × 10^-6
		L: ±25× 10^-6
		T: ±50 × 10^-6
功耗	I_CC	0.5mA Max.	無負載條件、最大工作頻率
待機電流	I_std	10μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	V_OH	V_CC-0.4V Min.
輸出電壓	V_OL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	V_IH	80% V_CC Max.	ST 終端
輸入電壓	V_IL	20 % V_CC Max.	ST 終端
上升/下降時間	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

JLX-3

RB-3

OC 5070

JLX-4

RB-4

噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能會導致7050mm晶體振蕩器引發功能失?；驌舸┑拈]門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近7050貼片晶振的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的有源晶振的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
普通有源晶振的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電，否則會導致有源晶體無法產生振蕩和/或非正常工作。VTEUPCJANF-33.333000晶振,7050mm有源晶振,OC晶振

JLX-5

輸出波形與測試電路
1.時序表

scbx_1

2.測試條件
(1)電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。泰藝晶振,石英晶體振蕩器,OC晶振
(2)其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3)其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）VTEUPCJANF-33.333000晶振,7050mm有源晶振,OC晶振
