精工晶振,貼片晶振,SC-20S晶體
頻率：32.768KHz

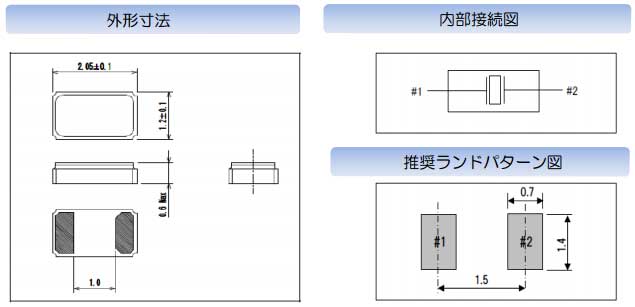

尺寸：2.0*1.2mm
晶振技術參數點擊下載
精工晶振的代理商都知道精工常用的頻率都是32.768K的，因此精工晶振通常也被稱為精工表晶。SEIKO生產的石英晶振型號并不是很多，但是質量絕對可以和日產任何一個大品牌“媲美”。2012年精工SEIKO集團在國內投資1530萬美元建設生產基地。更大的彌補了國內市場對高端晶體的需求。SC-20S晶振,進口2012時鐘晶體,無源石英諧振器
精工晶振,貼片晶振,SC-20S晶體,SEIKO晶振公司一直在努力研發更好,更高品質的小型32.768K晶體,并且為整個晶振行業做出了不小的貢獻,這顆SC-20S晶振尺寸是2.0*1.2mm,晶振頻率±20ppm,負載電容有7pF、9pF、12.5pF三種可以選擇,應用在基準時鐘系統裝置,計時與定時皆可精準到秒.
|
精工晶振 |
符號 |
SC-20S晶振 |
精工晶振基本信息對照表 |
|
Crystal標準頻率 |
f_nom |
32.768kHz |
|
|
儲存溫度 |
T_stg |
-55°C — +125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C — +85°C |
精工晶振特定的溫度 |
|
激勵功率 |
DL |
0.5μW (1.0μW Max.) |
如你有最大激勵功率為1.0μW需求,請聯系我們金洛電子 |
|
精度 |
f_— l |
±20ppm |
如有需要更高的精度可以特定. |
|
拐點溫度 |
Ti |
+25°C ±5°C |
|
|
負載電容 |
CL |
7pF, 9pF, 12.5pF |
可按客戶需求指定 |
|
串聯電阻（ESR） |
R1 |
70kΩ Max. |
70kΩ — 45kΩ |
|
頻率老化 |
f_age |
±3 ×10-6 / year Max. |
+25°C,第一年 |
機械振動的影響
當晶體產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管SC-20S手機晶振設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。精工晶振,貼片晶振,SC-20S晶體
PCB設計指導
(1)理想情況下，機械蜂鳴器應安裝在一個獨立于2012封裝32.768KHZ晶振器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2)在設計時請參考相應的推薦封裝。
(3)在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4)請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1)在更高或更低溫度或高濕度環境下長時間保存石英貼片晶體產品時，會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。 SC-20S晶振,進口2012時鐘晶體,無源石英諧振器
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
設計振蕩回路的注意事項
1.驅動能力
驅動能力說明振蕩晶體單元所需電功率，其計算公式如下：
驅動能力 (P) = i2_Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。
精工晶振,貼片晶振,SC-20S晶體
2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。
3.負載電容
如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。SC-20S晶振,進口2012時鐘晶體,無源石英諧振器
頻率和負載電容特征圖器
振蕩回路參數設置參考
