愛普生晶振以音叉型石英晶體諧振器,（32.768KHZ）系列出名,目前愛普生品牌遍布全世界,而千赫茲的壓電石英晶體應用范圍也比較廣闊,所有的時記產品都需要用上KHZ系列晶體,該系列產品具有小型,薄型石英晶體諧振器,特別適用于有小型化要求的市場領域.是對應陶瓷晶振（偏差大）和通常的石英晶體諧振器（偏差?。┑闹虚g領域的一種性?xún)r(jià)比出色的產品.最適用于HDD, SSD, USB數碼產品,播放器、數碼相機、筆記本電腦、移動電話等.等用途.

       愛普生株式會社愛普生拓優科夢,（EPSON — YOCOM）1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生公司到后續的生產石英晶體振蕩器,1996年2月在中國蘇州投資建廠,在當時員工人數就達2000人,總投資4.055億美元,公司占地200畝,現已經是世界500強企業.

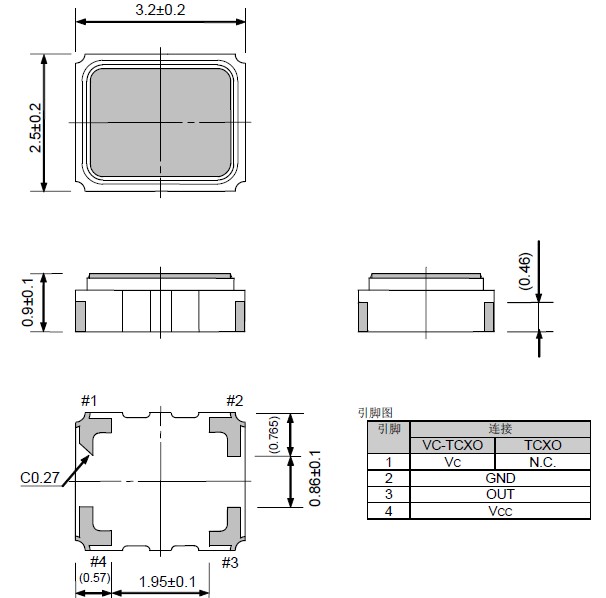

      EPSON晶體,溫補晶振,TG-5035CE晶振,X1G0038310001晶振,3225mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.

       注重所使用水晶、研磨砂的選擇等；注重石英晶振研磨用工裝如：游輪的設計及選擇，從而使研磨晶振晶片在平面度、平行度、彎曲度都有很好的控制，最終使可研磨的石英晶振晶片的厚度越來越薄，貼片晶振晶片的頻率越來越高，為公司在高頻石英晶振的研發生產打下堅實基礎，提升了晶振廠家的競爭力，使晶振廠家高頻石英晶振的研發及生產領先于國內其它公司。

愛普生日產有源TCXO兆赫茲晶振型號列表：

Model	Frequency	LxWxH	Output Wave	F.Tol@25°C	Ope Temperature	Freq/Temp	I [Max]	Freq. Control	25°C Aging
TG-5021CG	33.600000 MHz	2.50 x 2.00 x 0.80 mm	Clipped sine wave	+/-2.0 ppm	-30 to +85 °C	+/-2.00 ppm	≤ 2.0 mA		+/-1ppm
TG-5021CG	32.000000 MHz	2.50 x 2.00 x 0.80 mm	Clipped sine wave	+/-2.0 ppm	-30 to +85 °C	+/-2.00 ppm	≤ 2.0 mA		+/-1ppm
TG-5021CG	30.000000 MHz	2.50 x 2.00 x 0.80 mm	Clipped sine wave	+/-2.0 ppm	-30 to +85 °C	+/-2.00 ppm	≤ 2.0 mA		+/-1ppm
TG-5021CE	24.000000 MHz	3.20 x 2.50 x 0.90 mm	Clipped sine wave	+/-1.5 ppm	-40 to +85 °C	+/-5.00 ppm	≤ 1.5 mA		+/-1ppm
TG-5035CE	19.200000 MHz	3.20 x 2.50 x 0.90 mm	Clipped sine wave	+/-2.0 ppm	-30 to +85 °C	+/-0.50 ppm	≤ 1.5 mA		+/-1ppm
TG-5035CE	16.369000 MHz	3.20 x 2.50 x 0.90 mm	Clipped sine wave	+/-1.0 ppm	-30 to +85 °C	+/-0.50 ppm	≤ 1.5 mA		+/-1ppm
TG-5035CE	16.368000 MHz	3.20 x 2.50 x 0.90 mm	Clipped sine wave	+/-1.0 ppm	-30 to +85 °C	+/-0.50 ppm	≤ 1.5 mA		+/-1ppm
TG-5035CE	16.369000 MHz	3.20 x 2.50 x 0.90 mm	Clipped sine wave	+/-2.0 ppm	-40 to +85 °C	+/-0.50 ppm	≤ 1.5 mA		+/-1ppm
TG-5035CE	26.000000 MHz	3.20 x 2.50 x 0.90 mm	Clipped sine wave	+/-2.0 ppm	-40 to +85 °C	+/-0.50 ppm	≤ 1.5 mA		+/-1ppm

Product Number	Model	Frequency	LxWxH	Output Wave	F.Tol@25°C	Ope Temperature	Freq/Temp	I [Max]	Freq. Control	25°C Aging
X1G0035810029	TG-5021CG	33.600000 MHz	2.50 x 2.00 x 0.80 mm	Clipped sine wave	+/-2.0 ppm	-30 to +85 °C	+/-2.00 ppm	≤ 2.0 mA		+/-1ppm
X1G0035810035	TG-5021CG	32.000000 MHz	2.50 x 2.00 x 0.80 mm	Clipped sine wave	+/-2.0 ppm	-30 to +85 °C	+/-2.00 ppm	≤ 2.0 mA		+/-1ppm
X1G0035810039	TG-5021CG	30.000000 MHz	2.50 x 2.00 x 0.80 mm	Clipped sine wave	+/-2.0 ppm	-30 to +85 °C	+/-2.00 ppm	≤ 2.0 mA		+/-1ppm
X1G0038210044	TG-5021CE	24.000000 MHz	3.20 x 2.50 x 0.90 mm	Clipped sine wave	+/-1.5 ppm	-40 to +85 °C	+/-5.00 ppm	≤ 1.5 mA		+/-1ppm
X1G0038310001	TG-5035CE	19.200000 MHz	3.20 x 2.50 x 0.90 mm	Clipped sine wave	+/-2.0 ppm	-30 to +85 °C	+/-0.50 ppm	≤ 1.5 mA		+/-1ppm
X1G0038310004	TG-5035CE	16.369000 MHz	3.20 x 2.50 x 0.90 mm	Clipped sine wave	+/-1.0 ppm	-30 to +85 °C	+/-0.50 ppm	≤ 1.5 mA		+/-1ppm
X1G0038310005	TG-5035CE	16.368000 MHz	3.20 x 2.50 x 0.90 mm	Clipped sine wave	+/-1.0 ppm	-30 to +85 °C	+/-0.50 ppm	≤ 1.5 mA		+/-1ppm
X1G0038310014	TG-5035CE	16.369000 MHz	3.20 x 2.50 x 0.90 mm	Clipped sine wave	+/-2.0 ppm	-40 to +85 °C	+/-0.50 ppm	≤ 1.5 mA		+/-1ppm
X1G0038310025	TG-5035CE	26.000000 MHz	3.20 x 2.50 x 0.90 mm	Clipped sine wave	+/-2.0 ppm	-40 to +85 °C	+/-0.50 ppm	≤ 1.5 mA		+/-1ppm

       存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存金屬面晶振時,會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度： 溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。EPSON晶體,溫補晶振,TG-5035CE晶振,X1G0038310001晶振

          耐焊性：將進口晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請?jiān)俅芜M(jìn)行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。

       PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于3225晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。

          如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。其中CS表示電路的雜散電容。EPSON晶體,溫補晶振,TG-5035CE晶振,X1G0038310001晶振

       振蕩補償:除非在振蕩電路中提供足夠的負極電阻，否則會增加進口低相位晶振振蕩啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。

       振蕩電路的檢查方法:振蕩頻率測量:必須盡可能地測量安裝在小體積高精度晶振電路上的諧振器的振蕩頻率的真實值，使用正確的方法。在振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,我們的目標是通過限制測量工具對振蕩電路本身的影響來測量。有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。

       接觸振蕩電路:探針不影響圖2，因?yàn)榫彌_器的輸出是通過貼片晶體振蕩器輸入振蕩電路的輸出來測量的。逆變器進入下一階段。探針不影響圖3，因?yàn)樵贗C上測量緩沖器輸出（1/1、1/2等）。圖4示出了來自ic的無緩沖器輸出接收的情況，由此通過小尺寸測量來最小化探針的效果。輸出點之間的電容（3 pF以下XTAL終端IC）和探針。然而，應該注意到，使用這種方法輸出波形較小，測量不能依賴于即使示波器能檢查振蕩波形，頻率計數器的靈敏度也可以。在這種情況下，使用放大器來測量。
