EPSON晶體,有源晶振,SG3225EAN晶振,X1G0042510001晶振
頻率：73.5~700MHZ
尺寸：3.2*2.5mm
并創出將其復合而成的模塊,為成為不可缺少的企業而邁進至今.伴隨信息化社會的進程,現在壓電石英晶體元器件已被廣泛應用于各種電子設備以及家電產品之中,日趨重要. 愛普生拓優科夢（Epson — yocom）將進一步究極用精微加工發揮“石英”材料的優越性能的“QMEMS”技術,創造出更小、更高性能或全新功能的元器件;同時,融合愛普生集團的半導體與軟件技術增添便于使用、能讓顧客更體驗到利用價值的“解決方案”.通過上述工作,我們將為社會的發展以及實現更舒暢的未來而竭誠奉獻.
在2010年全球晶振廠家排名中,占據首位.愛普生僅此一項水晶振動子行業就能足矣讓電子世界的人都敬佩不已.愛普生晶振以32.768KHZ晶振稱霸晶振行業,主要消費在手機,PCB,等電子產品.同時愛普生以提供原子鐘的精準振蕩器知名業界.僅此在音叉振子和振蕩器還遠遠達不到愛普生本身的要求.他們要求的是在元器件占領NO1.
EPSON晶體,有源晶振,SG3225EAN晶振,X1G0042510001晶振,有源晶振高頻振蕩器使用IC與晶片設計匹配技術：有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題。在設計過程中除了要考慮石英晶體諧振器具有的電性外，還有石英晶體振蕩器的電極設計等其它的特殊性，必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數。
3225mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.
|

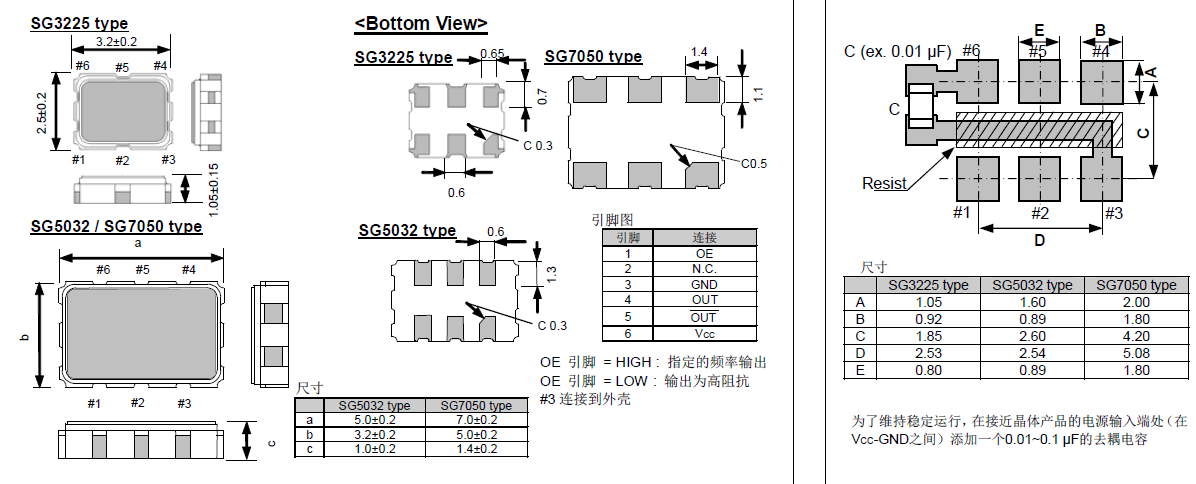

愛普生晶振規格 |
SG3225EAN晶振 |
|
驅動輸出 |
LV-PECL |
|
常用頻率 |
73.5~700MHZ |
|
工作電壓 |
+2.5~+3.3V （代表値） |
|
靜態電流 |
（工作時）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） |
|
TCXO輸出電壓 |
0.8Vp-p min. |
|
TCXO輸出負載 |
（10kΩ//10pF) ±10％ |
|
常規溫度偏差 |
±20/30/50×10-6 (After 2 reflows) |
|
頻率溫度偏差 |
±30×10-6/-40℃～+85℃ |
|
±50×10-6/-55℃～+125℃（オプション） |
愛普生日產有源兆赫茲晶振型號列表：
愛普生日產有源兆赫茲晶振編碼列表：
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
SG3225VAN
350.000000 MHz
3.20 x 2.50 x 1.20 mm
LVDS
-40 to 85 °C
+/-30 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
SG3225VAN
80.000000 MHz
3.20 x 2.50 x 1.20 mm
LVDS
-40 to 85 °C
+/-30 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
SG3225VAN
98.304000 MHz
3.20 x 2.50 x 1.20 mm
LVDS
-40 to 85 °C
+/-30 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
SG3225VAN
297.000000 MHz
3.20 x 2.50 x 1.20 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
SG3225EAN
100.000000 MHz
3.20 x 2.50 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 65.0 mA
+/-5ppm
45 to 55 %
SG3225EAN
156.250000 MHz
3.20 x 2.50 x 1.20 mm
LV-PECL
-20 to 70 °C
+/-20 ppm
≤ 65.0 mA
+/-5ppm
45 to 55 %
SG3225EAN
125.000000 MHz
3.20 x 2.50 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 65.0 mA
+/-5ppm
45 to 55 %
SG3225EAN
125.006250 MHz
3.20 x 2.50 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 65.0 mA
+/-5ppm
45 to 55 %
Product Number
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
X1G0042410104
SG3225VAN
350.000000 MHz
3.20 x 2.50 x 1.20 mm
LVDS
-40 to 85 °C
+/-30 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
X1G0042410105
SG3225VAN
80.000000 MHz
3.20 x 2.50 x 1.20 mm
LVDS
-40 to 85 °C
+/-30 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
X1G0042410106
SG3225VAN
98.304000 MHz
3.20 x 2.50 x 1.20 mm
LVDS
-40 to 85 °C
+/-30 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
X1G0042410108
SG3225VAN
297.000000 MHz
3.20 x 2.50 x 1.20 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
X1G0042510001
SG3225EAN
100.000000 MHz
3.20 x 2.50 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 65.0 mA
+/-5ppm
45 to 55 %
X1G0042510002
SG3225EAN
156.250000 MHz
3.20 x 2.50 x 1.20 mm
LV-PECL
-20 to 70 °C
+/-20 ppm
≤ 65.0 mA
+/-5ppm
45 to 55 %
X1G0042510003
SG3225EAN
125.000000 MHz
3.20 x 2.50 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 65.0 mA
+/-5ppm
45 to 55 %
X1G0042510004
SG3225EAN
125.006250 MHz
3.20 x 2.50 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 65.0 mA
+/-5ppm
45 to 55 %
PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體振蕩器器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。 EPSON晶體,有源晶振,SG3225EAN晶振,X1G0042510001晶振
存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存貼片石英晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度： 溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
機械振動的影響:當3225晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。
晶體諧振腔的形式模式，但泛音振蕩或基波。振蕩開始代替。在基本諧振的情況下石英晶振（MHz頻段）反饋電阻通常是1米。在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米或更。限制流入諧振器的電流，調節負電阻和勵磁。電平，防止諧振腔的反常振蕩，抑制頻率波動。C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有給定負載能力。EPSON晶體,有源晶振,SG3225EAN晶振,X1G0042510001晶振
適當?shù)目刂齐娮柚担≧D）取決于諧振器的類型，頻帶和設備的價值。電容器（C1，C2）。精確值是通過3225SMD晶振測量振蕩電路的特性來確定的（包括負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。音叉式諧振器（kHz頻段）的參考值在100 K。安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。
此外，振蕩頻率與測量點不同。1。測量貼片型有源晶振緩沖輸出2。振蕩級輸出測量三.通過電容器測量振蕩級輸出圖5示出以上1-3個測量點和所測量的除緩沖器輸出外，振蕩頻率較低。
振蕩補償:除非在貼片進口OSC晶振振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。
