愛普生晶振,溫補晶振,TG5032SAN晶振,X1G0044410093晶振
頻率：25.000MHz
尺寸：5.0*3.2*1.45mm
晶振技術參數點擊下載
日本精工愛普生接受了中國蘇州政府2007 年的招商引資,命名為【愛普生拓優科夢水晶元器件（蘇州）有限公司】愛普生拓優科夢（Epson Toyocom）是精工愛普生株式會社與愛普生（中國）有限公司共同投資成立的有限責任公司（外商合資）.目前注冊資本2500萬美金.現員工人數:1500人.主要從事石英晶振系列產品的生產,投資初期主要生產32.768KHZ系列產品,從2009年起32.768K系列產品轉向馬來西亞量產.蘇州愛普生工廠就以生產高端的石英晶體振蕩器為主,普通石英晶體諧振器為輔.
愛普生公司擁有世界頂端的機械技術,是全球數碼映像的領軍企業,同時也生產打印機和影印機等產品.而在電子元器件中,占主席地位,石英晶振中,EPSON愛普生做的異常出色.具了解，愛普生晶振現已實現成為石英部件的NO1，40多年前為支持SEIKO(精工)手表而成立的Epson石英部件部門強在PC、NB、手機及消費電子等運用上,市占率高達七八成,其中又以32.768k晶振稱霸業界。
石英晶振高精度晶片的拋光技術：貼片晶振是目前晶片研磨技術中表面處理技術的最高技術，最終使晶振晶片表面更光潔，平行度及平面度更好，降低諧振電阻，提高Q值。從而達到一般研磨所達不到的產品性能，使石英晶體振蕩器的等效電阻等更接近理論值，使晶振可在更低功耗下工作。使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態。
|
愛普生晶振 |
標示 |
TG5032SAN晶振 |
晶振基本信息對照表 |
|
標準范圍 |
f0 |
10.000MHz～40.000MHz |
|
|
電源電圧 |
Vcc |
＋2.7V~＋5.5V |
|
|
輸出電流 |
Icc |
3.5 mA max. |
Vcc=3.3V |
|
頻率負載 |
L_CMOS |
15pF |
|
|
標準頻率偏差 |
f_tol |
±2.0×10-6 max. |
初期偏差、 |
|
輸出電壓 |
V |
VOH:Vcc×90% min.VOL:Vcc×10% max. |
|
|
對稱 |
SYM |
40%～60% |
50% Vcc |
|
標準時間 |
tr/tf |
12 ns max.(1.8～80MHz) |
10%Vcc～90% |
X1G0044410093晶振系列原廠編碼規格表：
Product Number
Model
Frequency
LxWxH
F.Tol@25°C
Ope Temperature
Freq/Temp
I [Max]
25°C Aging
X1G0044410086
TG5032SAN
10.000000 MHz
5.00 x 3.20 x 1.45 mm
+/-2.0 ppm
0 to +70 °C
+/-0.10 ppm
≤ 5.0 mA
+/-0.02ppm
X1G0044410088
TG5032SAN
15.360000 MHz
5.00 x 3.20 x 1.45 mm
+/-2.0 ppm
0 to +70 °C
+/-0.10 ppm
≤ 5.0 mA
+/-0.02ppm
X1G0044410093
TG5032SAN
25.000000 MHz
5.00 x 3.20 x 1.45 mm
+/-2.0 ppm
0 to +70 °C
+/-0.10 ppm
≤ 5.0 mA
+/-0.02ppm
X1G0044410097
TG5032SAN
20.000000 MHz
5.00 x 3.20 x 1.45 mm
+/-2.0 ppm
0 to +70 °C
+/-0.10 ppm
≤ 5.0 mA
+/-0.02ppm
X1G0044410101
TG5032SAN
19.200000 MHz
5.00 x 3.20 x 1.45 mm
+/-2.0 ppm
-40 to +85 °C
+/-0.25 ppm
≤ 5.0 mA
+/-0.02ppm
X1G0044410102
TG5032SAN
26.000000 MHz
5.00 x 3.20 x 1.45 mm
+/-2.0 ppm
-40 to +85 °C
+/-0.25 ppm
≤ 5.0 mA
+/-0.02ppm
X1G0044410103
TG5032SAN
30.720000 MHz
5.00 x 3.20 x 1.45 mm
+/-2.0 ppm
-40 to +85 °C
+/-0.25 ppm
≤ 5.0 mA
+/-0.02ppm
X1G0044410104
TG5032SAN
40.000000 MHz
5.00 x 3.20 x 1.45 mm
+/-2.0 ppm
-40 to +85 °C
+/-0.25 ppm
≤ 5.0 mA
+/-0.02ppm
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能導致會引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近5032高精度有源晶體的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的5032壓控溫補晶振的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
進口晶體振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電，否則會導致10腳貼片有源晶振無法產生振蕩和/或非正常工作。

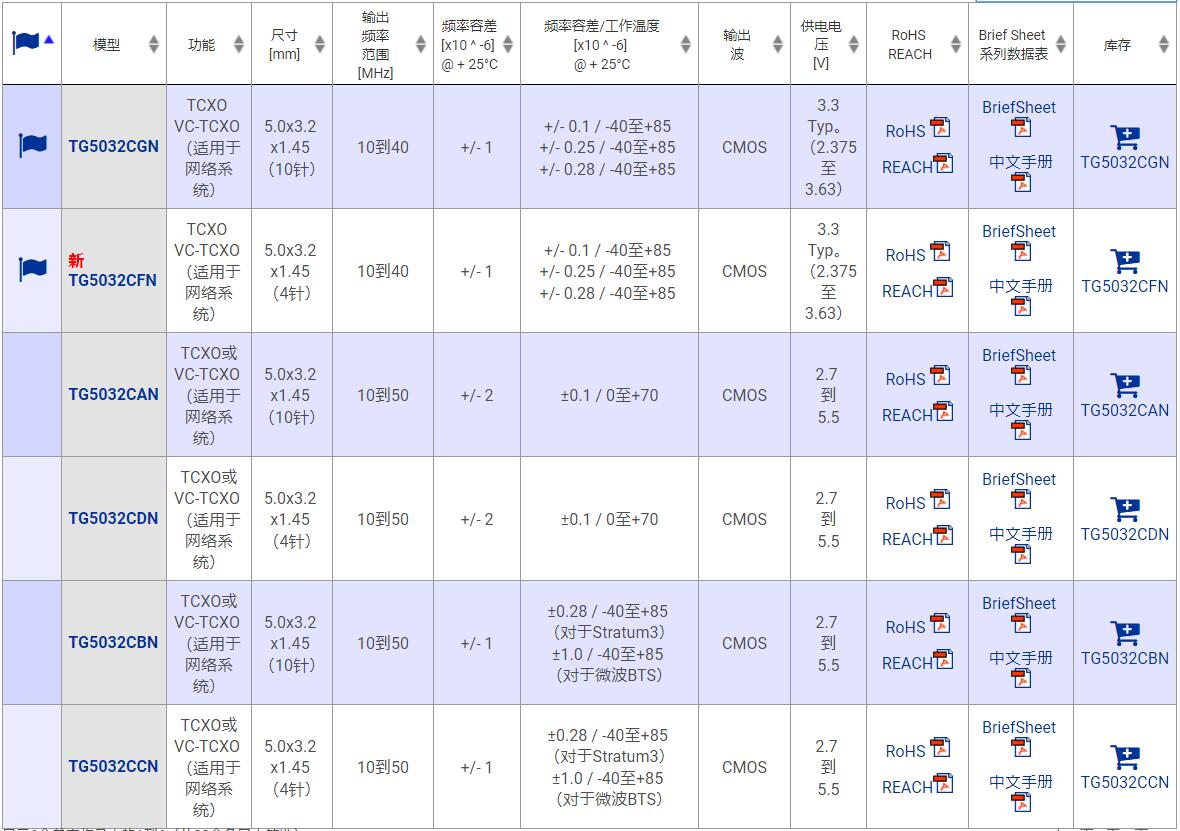

愛普生TG5032SAN溫補晶振系列型號:
晶體諧振腔的形式模式，但泛音振蕩或基波。振蕩開始代替。在基本諧振的情況下石英晶體振蕩器（MHz頻段）反饋電阻通常是1米。在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米或更。限制流入諧振器的電流，調節負電阻和勵磁。電平，防止諧振腔的反常振蕩，抑制頻率波動。C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有給定負載能力。
適當?shù)目刂齐娮柚担≧D）取決于晶振的類型，頻帶和設備的價值。電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。音叉式諧振器（kHz頻段）的參考值在100 K。安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。
此外，振蕩頻率與測量點不同。1。測量緩沖輸出2。貼片晶振振蕩級輸出測量三.通過電容器測量振蕩級輸出圖5示出以上1-3個測量點和所測量的除緩沖器輸出外，振蕩頻率較低。
振蕩補償:除非在TCXO晶振振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。
公司名：深圳市金洛鑫電子有限公司
聯系人：茹紅青
手機：13510569637
電話：0755-27837162
QQ號：657116624
微信公眾號：CITIZENCRYSTAL
搜狐公眾號：晶振石英晶振NDK晶振
郵箱：jinluodz@163.com
地址：深圳市寶安區41區甲岸路19號
網址：http://m.908tw.com/
相關的產品 / Related Products
- 愛普生晶振,溫補晶振,TG5032CBN晶振,X1G0045710086晶振
- 石英晶體振蕩器是指晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15µA以下,編帶包裝方式可對應自動搭載及IR回流焊接(無鉛對應)產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.
- 愛普生晶振,溫補晶振,TG5032CAN晶振,X1G0044310097晶振
有源貼片晶振,低電壓?jiǎn)?dòng)功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.
