愛普生晶振以音叉型石英晶體諧振器,（32.768KHZ）系列出名,目前愛普生品牌遍布全世界,而千赫茲的壓電石英晶體應用范圍也比較廣闊,所有的時記產品都需要用上KHZ系列晶體,該系列產品具有小型,薄型石英晶體諧振器,特別適用于有小型化要求的市場領域.是對應陶瓷晶振（偏差大）和通常的石英晶體諧振器（偏差?。┑闹虚g領域的一種性價比出色的產品.最適用于HDD, SSD, USB數碼產品,播放器、數碼相機、筆記本電腦、移動電話等.等用途.

       愛普生株式會社愛普生拓優科夢,（EPSON — YOCOM）1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生公司到后續的生產有源晶振,1996年2月在中國蘇州投資建廠,在當時員工人數就達2000人,總投資4.055億美元,公司占地200畝,現已經是世界500強企業.

      EPSON晶體,有源晶振,SG-210SEBA晶振,X1G004611A002晶振,超小型石英貼片晶振晶片的設計：石英晶片的長寬尺寸已要求在±0.00２mm內，由于貼片晶振晶片很小導致晶體的各類寄生波(如長度伸縮振動，面切變振動)與主振動(厚度切變振動)的耦合加強，從而造成如若石英晶振晶片的長度或?qū)挾瘸叽缭O(shè)計不正確、使得振動強烈耦合導致石英晶振的晶片不能正常工作，從而導致產品在客戶端不能正常使用，晶振的研發及生產超小型石英晶振完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題，公司在此方面通過理論與實踐相結合，模擬出一整套此石英晶振晶片設計的計算機程序，該程序晶振的晶片外形尺寸已全面應用并取得很好的效果。

      小型貼片有源晶振,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,貼片高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和各式IT產品的晶振應用,三態功能,PC和LCDM等數碼領域,符合RoHS/無鉛.

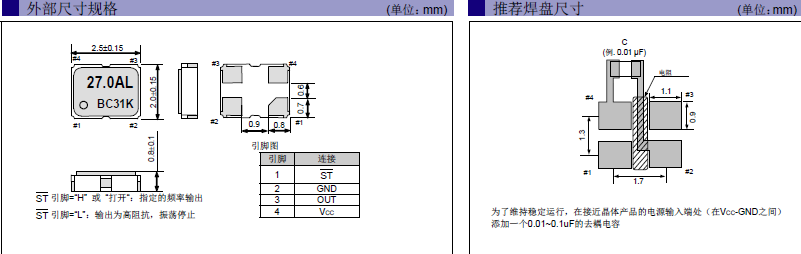

愛普生日產有源兆赫茲晶振型號列表：

Model	Frequency	LxWxH	Output Wave	Ope Temperature	Freq. Tol.	I [Max]	25°C Aging	Aging2	Symmetry
SG-210SDBA	27.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	-40 to 125 °C	+/-100 ppm	≤ 3.0 mA	+/-3ppm		40 to 60 %
SG-210SDBA	12.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	-40 to 105 °C	+/-50 ppm	≤ 3.0 mA	+/-3ppm		40 to 60 %
SG-210SDBA	24.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	-40 to 125 °C	+/-100 ppm	≤ 3.0 mA	+/-3ppm		40 to 60 %
SG-210SDBA	24.600000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	-40 to 105 °C	+/-50 ppm	≤ 3.0 mA	+/-3ppm		40 to 60 %
SG-210SEBA	19.200000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	-40 to 105 °C	+/-100 ppm	≤ 2.0 mA	+/-3ppm		40 to 60 %
SG-210SEBA	27.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	-40 to 125 °C	+/-100 ppm	≤ 2.0 mA	+/-3ppm		40 to 60 %
SG-210SEBA	20.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	-40 to 125 °C	+/-100 ppm	≤ 2.0 mA	+/-3ppm		40 to 60 %
SG-210SEBA	27.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	-40 to 105 °C	+/-50 ppm	≤ 2.0 mA	+/-3ppm		40 to 60 %

Product Number	Model	Frequency	LxWxH	Output Wave	Ope Temperature	Freq. Tol.	I [Max]	25°C Aging	Aging2	Symmetry
X1G004601A007	SG-210SDBA	27.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	-40 to 125 °C	+/-100 ppm	≤ 3.0 mA	+/-3ppm		40 to 60 %
X1G004601A008	SG-210SDBA	12.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	-40 to 105 °C	+/-50 ppm	≤ 3.0 mA	+/-3ppm		40 to 60 %
X1G004601A009	SG-210SDBA	24.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	-40 to 125 °C	+/-100 ppm	≤ 3.0 mA	+/-3ppm		40 to 60 %
X1G004601A010	SG-210SDBA	24.600000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	-40 to 105 °C	+/-50 ppm	≤ 3.0 mA	+/-3ppm		40 to 60 %
X1G004611A002	SG-210SEBA	19.200000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	-40 to 105 °C	+/-100 ppm	≤ 2.0 mA	+/-3ppm		40 to 60 %
X1G004611A003	SG-210SEBA	27.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	-40 to 125 °C	+/-100 ppm	≤ 2.0 mA	+/-3ppm		40 to 60 %
X1G004611A004	SG-210SEBA	20.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	-40 to 125 °C	+/-100 ppm	≤ 2.0 mA	+/-3ppm		40 to 60 %
X1G004611A005	SG-210SEBA	27.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	-40 to 105 °C	+/-50 ppm	≤ 2.0 mA	+/-3ppm		40 to 60 %

      存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存貼片有源晶振時,會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度： 溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。EPSON晶體,有源晶振,SG-210SEBA晶振,X1G004611A002晶振

      機械振動的影響:當石英晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。

      PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于進口振蕩器器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。

           驅動能力:驅動能力說明振蕩晶體單元所需電功率，其計算公式如下：驅動能力 (P) = i2?Re其中i表示經過晶體單元的電流，Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）.EPSON晶體,有源晶振,SG-210SEBA晶振,X1G004611A002晶振

           測試條件:(1)電源電壓:超過 150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2)其他:輸入電容低于 15 pF5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量2520mm振蕩器頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。(3)其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）.

       振蕩電路:晶體諧振器是無源元件，因此受到四腳金屬面SMD晶振電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。

       角色的分量與參考值:在2520小尺寸晶體振蕩電路的設計中，必須認識到個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。
