QANTEK晶振,貼片晶振,QC4晶振,石英晶振

頻率：3.2~70MHZ

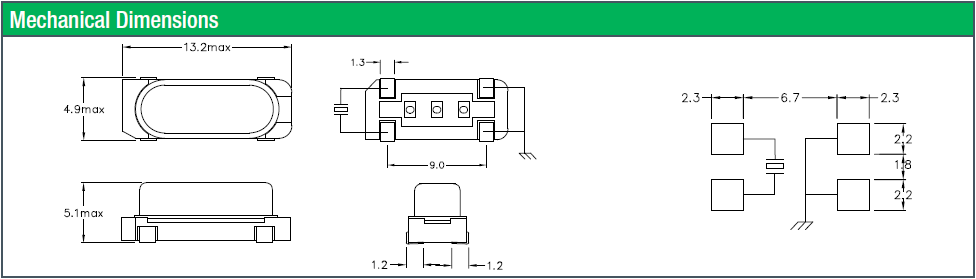

尺寸：13.2*4.9mm

普通貼片石英晶振外觀使用金屬材料封裝的,具有高穩定性,高可靠性的石英晶體諧振器,晶振外觀本身使用金屬封裝,充分的密封性能,可確保其高可靠性,采用編帶包裝,外包裝采用朔膠盤,可在自動貼片機上對應自動貼裝等優勢.

訂購熱線：0755-27837162

QANTEK技術公司成立于2005年，其愿景是成為具有卓越設計和技術支持的全球時間和頻率管理組件制造商。為追求這一愿景，QANTEK制造符合ISO / TS質量標準。我們的通孔和表面安裝提供的全面產品范圍包括：石英晶體諧振器（XTAL）,時鐘振蕩器（XO）,壓控晶體振蕩器（VCXO）,溫度補償晶體振蕩器（TCXO）,烘箱控制晶體振蕩器（OCXOs）,石英晶體濾波器,陶瓷諧振器.
QANTEK創造了極具競爭力的商業模式，使其能夠?yàn)樵荚O(shè)備制造商，合同制造商和分銷商提供廣泛的高可靠性微處理器晶體和晶體振蕩器。QANTEK為我們的客戶提供高質量的晶振產品，具有競爭力的價格，及時交付，優秀的工程和技術支持，以及在短時間內改變生產要求的靈活性。QANTEK的商業模式是通過在初始設計，原型設計和制造流程中為其提供幫助，與客戶發展緊密的長期關系。耐高溫?zé)o源晶振,石英貼片封裝晶振,QC4晶振

QANTEK晶振,貼片晶振,QC4晶振,石英晶振,貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.
無源晶振真空退火技術：晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷。在PLC控制程序中輸入已設計好的溫度曲線，使真空室溫度跟隨設定曲線對晶體組件進行退火，石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性，以及提高石英晶振的年老化特性。耐高溫?zé)o源晶振,石英貼片封裝晶振,QC4晶振

QANTEK晶振	單位	QC4晶振	石英晶振基本條件
標準頻率	f_nom	3.2~70MHZ	標準頻率
儲存溫度	T_stg	-55°C~+125°C	裸存
工作溫度	T_use	-0°C~+70°C	標準溫度
激勵功率	DL	1.0mW Max.	推薦:1.0mW
頻率公差	f_— l	±10~30× 10-6	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.908tw.com/
頻率溫度特征	f_tem	±50× 10-6/-30°C~+85°C	超出標準的規格請聯系我們.
負載電容	CL	10~32PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C~+85°C, DL = 100μW
頻率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

耐高溫?zé)o源晶振,石英貼片封裝晶振,QC4晶振

我們可以改善的頻率輸出的偏差超過范圍由以下幾個方法：調整外部電容，Cd和CG的值。如果由頻率計數器測量頻率比目標頻率高，要增加外部電容CL（或Cd以及C 8的值），以降低頻率到我們的目標頻率，反之亦然?？梢圆捎貌煌?fù)載電容（CL）的晶振試用。試用石英貼片晶振具有較低電容若頻率比目標頻率超高很多的話。請檢查波形幅度是否是正?；虿皇褂檬静ㄆ?，正確的電容是通過和頻率調節到目標之后。根據該波形振幅收縮，由于增加外部電容，請使用方法2調整頻率（較低的外部電容，并采用低電容的晶體）的情況。頻率輸出頻率的目標只有三分之一。下面的曲線表示晶體的電阻的特征：QANTEK晶振,貼片晶振,QC4晶振,石英晶振

耐高溫?zé)o源晶振,石英貼片封裝晶振,QC4晶振

晶振具有多種振動模式，如基頻， 3次泛音，5次泛音等等。當基頻模式應用時，金屬面晶振的電阻是最低的，這意味著它是最簡單的石英晶體振蕩器。當?shù)谌{(diào)模式被應用，一個放大電路必須被利用以降低基本模式的頻率反饋到所述延伸小于所述第三音調模式。因此，如果頻率是只有三分之一的目標頻率時，要檢查是否放大處理電路被施加或它的設定值就足夠了，因?yàn)殡娐返沫h(huán)境適合于基本模式，而不是第三次泛音調模式。該電路可能不振蕩，如果放大電路不施加或它的設定值是不足夠的。4-3?；l模式與三次泛音模式應用程序如下：

耐高溫?zé)o源晶振,石英貼片封裝晶振,QC4晶振

一。的基頻模式B應用。三次泛音模式的應用程序下表顯示升的匹配值，C由各種頻率三次泛音模式進口石英晶振頻率輸出是目標頻率的三倍這個問題的可能性相對較小。請確定的三次泛音調模式的頻率反饋是否大于基頻模式，由于放大電路的反饋大當放大電路內置于芯片組此問題可能會發生。為了解決這個問題，請采用三次泛音模式晶振。5-2。此外，放大電路，第三色調模式設計不當也可能導致電路由第五音模式振蕩或不振蕩。系統故障是由于超大輸出波形的幅度。6-1。請參照資料2.也可以提高終端石英晶振電容解決方案，然后檢查波形幅度是否得到改善。大面積貼片諧振器,進口7050石英晶體,ILCX04晶振

耐高溫?zé)o源晶振,石英貼片封裝晶振,QC4晶振

負載電容:如果振蕩電路中負載電容的不同，可能導致普通SMD封裝晶振振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。其中CS表示電路的雜散電容。QANTEK晶振,貼片晶振,QC4晶振,石英晶振

耐高溫?zé)o源晶振,石英貼片封裝晶振,QC4晶振

測試條件:(1)電源電壓:超過 150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2)其他:輸入電容低于 15 pF5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量貼片石英晶振頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。(3)其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）.

耐高溫?zé)o源晶振,石英貼片封裝晶振,QC4晶振

諧振腔的形式模式，但泛音振蕩或基波。振蕩開始代替。在無源石英晶振基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。K?-?幾十K。在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米或更?。限制流入諧振器的電流，調節負電阻和勵磁。電平，防止諧振腔的反常振蕩，抑制頻率波動。C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有給定負載能力。
適當?shù)目刂齐娮柚担≧D）取決于的類型，頻帶和設備的價值。電容器（C1，C2）。精確值是通過49SSMD石英晶振測量振蕩電路的特性來確定的（包括負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。?幾K?。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。大面積貼片諧振器,進口7050石英晶體,ILCX04晶振
