SMI晶振,32SMX(A)晶振,32M120-10(A )晶振

頻率：9.843~60MHz,60~150MHz

尺寸：3.2*2.5mm

超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從7.98MHz起對應,小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準.

訂購熱線：0755-27837162

SMI晶振,32SMX(A)晶振,32M120-10(A )晶振，SMI是Crystal Technology的新興領導者.我們積極為電子社會做出貢獻，在穩步的研究和努力的基礎上，快速開發先進的進口SMD石英晶體產品。
SMI晶振,32SMX(A)晶振,32M120-10(A )晶振，我們專注于最新的SMD版本的晶體單元，時鐘OSC，TCXO，VCXO，OCXO和MCF。并提供高質量和高穩定性的晶振產品，支持高可靠性數據，頻率范圍從16.000kHz（低）到350.000MHz（高），嚴格的質量控制和嚴格的運輸檢查。除了SMD版本，我們還可以提供通孔型產品.

SMI晶振,32SMX(A)晶振,32M120-10(A )晶振，SMI晶振總部位于日本,是一家專業生產銷售石英晶振,壓電晶體,陶瓷諧振器,有源晶振的知名制造商,能夠提供高質量,高穩定性的SMI晶振產品.SMI石英晶體振蕩器,產品安全可靠,性能優越,價格合理.

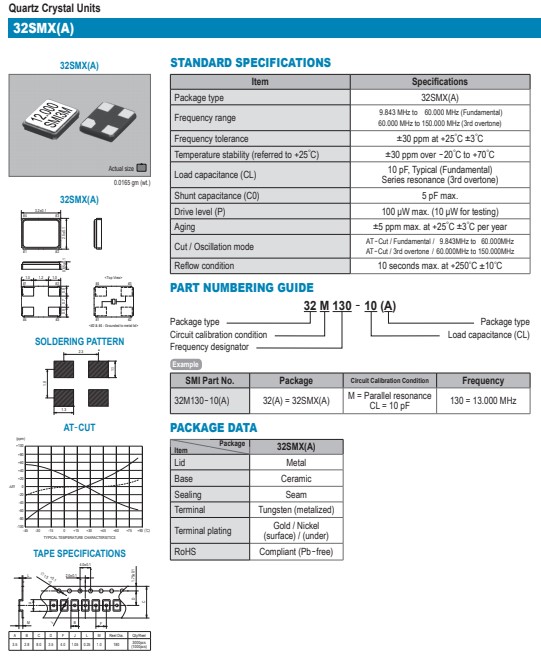

Item	Specifications
Package type	32SMX(A)
Frequency range	9.843 MHz to 60.000 MHz (Fundamental) 60.000 MHz to 150.000 MHz (3rd overtone)
Frequency tolerance	±30 ppm at +25゜C ±3゜C
Temperature stability (referred to +25゜C)	±30 ppm over -20゜C to +70゜C
Load capacitance (CL)	10 pF, Typical (Fundamental) Series resonance (3rd overtone)
Shunt capacitance (C0)	5 pF max.
Drive level (P)	100 μW max. (10 μW for testing)
Aging	±5 ppm max. at +25゜C ±3゜C per year
Cut / Oscillation mode	AT -Cut / Fundamental / 9.843MHz to 60.000MHz AT -Cut / 3rd overtone / 60.000MHz to 150.000MHz
Reflow condition	10 seconds max. at +250゜C ±10゜C

焊接和超聲波清洗
貼片石英晶振的焊接溫度條件是旨在允許同時處理其他電子元件，但取決于產品類型條件可能受到限制。確認使用前的條件。基本上，超聲波清洗助焊劑允許，但在某些情況下，與振蕩共振超聲波清潔器的頻率可能會導致晶體單元的特性惡化。請檢查所有清潔前的條件。
腐蝕性物質的影響
當SMD晶體單元接觸鹽或腐蝕性材料或長期暴露于某些物質這可能是氯化物或硫化物氣體等氣氛造成嚴重的缺陷，例如包裝失去其密封性由于腐蝕。選擇粘合劑或灌封時要特別小心用于晶體單元周邊的試劑。SMI晶振,32SMX(A)晶振,32M120-10(A )晶振.
安裝引線安裝型晶體單元
  （1）在PC板上安裝一個晶體單元，使其高度單位低于其他部分；這樣可以防止
由于沖擊引起的破損引起的支架式玻璃上方。玻璃破碎可能會影響氣密性密封導致性能下降。
  （2）安裝鉛封式晶體單元時使用PC板，PC上的孔之間的距離電路板應該等于端子之間的距離晶體單元安裝。螺距中最輕微的誤差可能會導致玻璃裂縫水晶單元支架的一部分。
  （3）安裝引線型晶體單元時，我們建議設備應與PC聯系電路板和焊接方式，以防止疲勞和由于機械共振引起的引線斷裂。
  （4）在PC板上安裝SMD無源晶振后，移動如圖14所示的單元使支架基底玻璃破裂導致特性惡化。別動了這樣的水晶單元。
