SMI晶振,94SMX(D)晶振,94M200-16(D)3OT晶振

頻率：6~70MHZ

尺寸：7.0*5.0mm

貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振蕩器(偏差大)和普通的石英晶體振蕩器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航SSD,USB,Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

訂購熱線：0755-27837162

SMI晶振,94SMX(D)晶振,94M200-16(D)3OT晶振，SMI是Crystal Technology的新興領導者.我們積極為電子社會做出貢獻，在穩步的研究和努力的基礎上，快速開發先進的晶振產品。
SMI晶振,94SMX(D)晶振,94M200-16(D)3OT晶振，我們專注于最新的進口SMD石英晶體單元，時鐘OSC，TCXO，VCXO，OCXO和MCF。并提供高質量和高穩定性的晶振產品，支持高可靠性數據，頻率范圍從16.000kHz（低）到350.000MHz（高），嚴格的質量控制和嚴格的運輸檢查。除了SMD版本，我們還可以提供通孔型產品.

SMI晶振總部位于日本,是一家專業生產銷售石英晶振,壓電晶體,陶瓷諧振器,有源晶振的知名制造商,能夠提供高質量,高穩定性的SMI晶振產品.SMI石英晶體振蕩器,產品安全可靠,性能優越,價格合理.

SMI晶振,94SMX(D)晶振,94M200-16(D)3OT晶振，貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振蕩器(偏差大)和普通的石英晶體振蕩器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航SSD,USB,Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

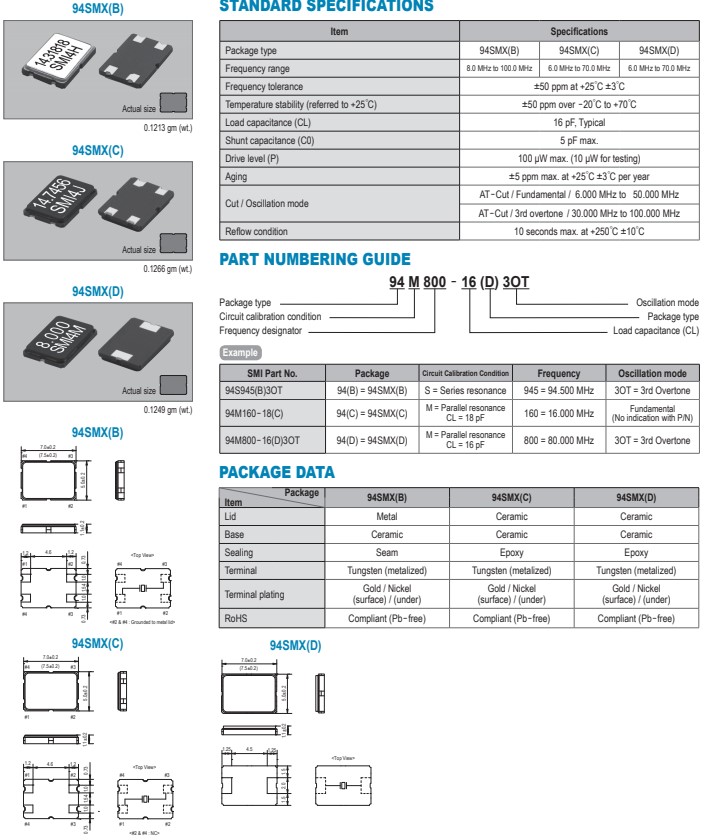

Item	Specifications
Package type	94SMX(D)
Frequency range	6.0 MHz to 70.0 MHz
Frequency tolerance	±50 ppm at +25゜C ±3゜C
Temperature stability (referred to +25゜C)	±50 ppm over -20゜C to +70゜C
Load capacitance (CL)	16 pF, Typical
Shunt capacitance (C0)	5 pF max.
Drive level (P)	100 μW max. (10 μW for testing)
Aging	±5 ppm max. at +25゜C ±3゜C per year
Cut / Oscillation mode	AT-Cut / Fundamental / 6.000 MHz to 50.000 MHz
Cut / Oscillation mode	AT-Cut / 3rd overtone / 30.000 MHz to 100.000 MHz
Reflow condition	10 seconds max. at +250゜C ±10゜C

焊接和超聲波清洗
石英晶振的焊接溫度條件是旨在允許同時處理其他電子元件，但取決于產品類型條件可能受到限制。確認使用前的條件?；旧?，超聲波清洗助焊劑允許，但在某些情況下，與振蕩共振超聲波清潔器的頻率可能會導致晶體單元的特性惡化。請檢查所有清潔前的條件。
腐蝕性物質的影響
當SMD晶體單元接觸鹽或腐蝕性材料或長期暴露于某些物質這可能是氯化物或硫化物氣體等氣氛造成嚴重的缺陷，例如包裝失去其密封性由于腐蝕。選擇粘合劑或灌封時要特別小心用于晶體單元周邊的試劑。
安裝引線安裝型晶體單元，SMI晶振,94SMX(D)晶振,94M200-16(D)3OT晶振.
  （1）在PC板上安裝一個晶體單元，使其高度單位低于其他部分；這樣可以防止
由于沖擊引起的破損引起的支架式玻璃上方。玻璃破碎可能會影響氣密性密封導致性能下降。
  （2）安裝鉛封式晶體單元時使用PC板，PC上的孔之間的距離電路板應該等于端子之間的距離晶體單元安裝。螺距中最輕微的誤差可能會導致玻璃裂縫水晶單元支架的一部分。
  （3）安裝引線型晶體單元時，我們建議設備應與PC聯系電路板和焊接方式，以防止疲勞和由于機械共振引起的引線斷裂。
  （4）在PC板上安裝無源貼片晶振后，移動如圖14所示的單元使支架基底玻璃破裂導致特性惡化。別動了這樣的水晶單元。
