WI2WI晶振,TV03晶振,TV03-20000X-WND3RX晶振

頻率：10~52MHZ

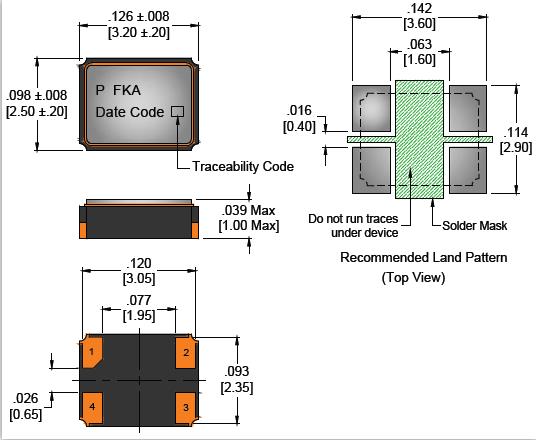

尺寸：3.2*2.5mm

小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V~5V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.

訂購熱線：0755-27837162

WI2WI晶振,TV03晶振,TV03-20000X-WND3RX晶振，2018年7月24日/ Wi2Wi公司（“Wi2Wi”或“公司”），全球領先的端到端無線連接解決方案開發商和制造商，高精度頻率控制，定時和微波過濾設備，很高興宣布推出堅固，堅固且可靠的溫度補償晶體振蕩器系列（TCXO），即TCH系列，這是其晶振產品組合的進一步發展前景。

WI2WI晶振,TV03晶振,TV03-20000X-WND3RX晶振，宣布新型TCH系列堅固耐用且同類最佳的溫度補償晶體振蕩器（TCXO）。TC6系列進一步擴展了威爾威晶振頻率控制和定時設備產品組合，以滿足航空電子，太空和軍事市場最苛刻的技術要求。公司已收到TCH系列石英晶振的首批生產訂單，從大型供應商到航空電子設備和國防市場。“董事會主席Michael Sonnenreich表示。

“Wi2Wi晶振繼續廣泛關注根據客戶需求開發新產品，并確保我們生產的每個類別都有全系列的產品。新型TCH系列TCXO溫補貼片振蕩器擴展了我們目前的高穩定性，高沖擊和高振動，是航空電子，太空和軍事市場中高精度應用的理想選擇。TCH系列是我們高可靠性和高性能TCXO貼片石英晶振系列的一個很好的補充。“Wi2Wi總裁兼首席執行官Zachariah Mathews說.

WI2WI晶振,TV03晶振,TV03-20000X-WND3RX晶振，小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V~5V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.

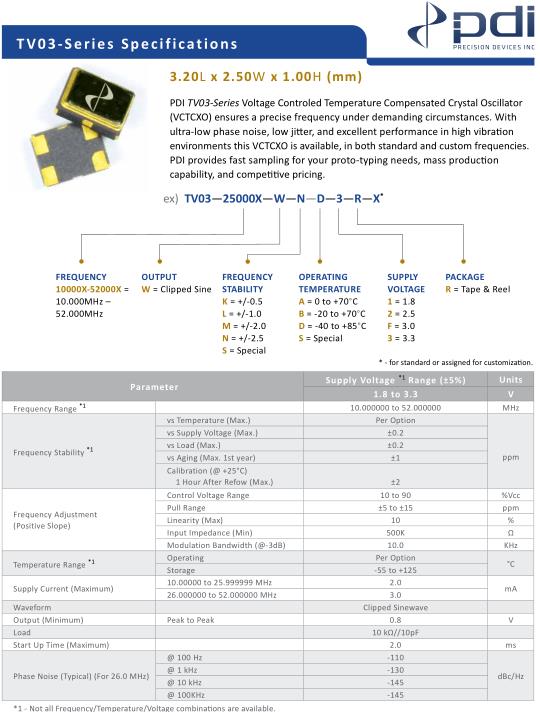

Parameter-Wi2Wi晶振-TV03晶振		Supply Voltage *1 Range (±5%)	Units
Parameter-Wi2Wi晶振-TV03晶振		1.8 to 3.3	V
Frequency Range *1		10.000000 to 52.000000	MHZ
Frequency Stability *1	vs Temperature (Max.)	Per Option	ppm
	vs Supply Voltage (Max.)	±0.2
	vs Load (Max.)	±0.2
	vs Aging (Max. 1st year)	±1
	Calibration (@ +25°C)	±2
	1 Hour After Refow (Max.)	±2
Frequency Adjustment	Control Voltage Range	10 to 90	%Vcc
(Positive Slope)	Pull Range	±5 to ±15	ppm
	Linearity (Max)	10	%
	Input Impedance (Min)	500K	Ω
	Input Impedance (Min) 500K Ω	10	KHz
Temperature Range *1	Operating	Per Option	°C
Temperature Range *1	Storage	-55 to +125	°C
Supply Current (Maximum)	10.00000 to 25.999999 MHz	2	mA
Supply Current (Maximum)	26.000000 to 52.000000 MHz	3	mA
Waveform		Clipped Sinewave
Output (Minimum)	Peak to Peak	0.8	V
Load		10 kΩ//10pF
Start Up Time (Maximum)		2	ms
Phase Noise (Typical) (For 26.0 MHz)	@ 100 Hz	-110	dBc/Hz
	@ 1 kHz	-130
	@ 10 kHz	-145
	@ 100KHz	-145

焊接和超聲波清洗，WI2WI晶振,TV03晶振,TV03-20000X-WND3RX晶振.
晶振的焊接溫度條件是旨在允許同時處理其他電子元件，但取決于產品類型條件可能受到限制。確認使用前的條件?；旧?，超聲波清洗助焊劑允許，但在某些情況下，與振蕩共振超聲波清潔器的頻率可能會導致晶體單元的特性惡化。請檢查所有清潔前的條件。
腐蝕性物質的影響
當SMD晶振單元接觸鹽或腐蝕性材料或長期暴露于某些物質這可能是氯化物或硫化物氣體等氣氛造成嚴重的缺陷，例如包裝失去其密封性由于腐蝕。選擇粘合劑或灌封時要特別小心用于晶體單元周邊的試劑。
安裝引線安裝型晶體單元
  （1）在PC板上安裝一個晶體單元，使其高度單位低于其他部分；這樣可以防止
由于沖擊引起的破損引起的支架式玻璃上方。玻璃破碎可能會影響氣密性密封導致性能下降。
  （2）安裝鉛封式晶體單元時使用PC板，PC上的孔之間的距離電路板應該等于端子之間的距離晶體單元安裝。螺距中最輕微的誤差可能會導致玻璃裂縫水晶單元支架的一部分。
  （3）安裝引線型晶體單元時，我們建議設備應與PC聯系電路板和焊接方式，以防止疲勞和由于機械共振引起的引線斷裂。
  （4）在PC板上安裝有源晶振后，移動如圖14所示的單元使支架基底玻璃破裂導致特性惡化。別動了這樣的水晶單元。
