Microchip用于嵌入式系統的新型PIC18F06Q20微控制器(MCU)

Microchip Technology Incorporated是智能、互聯和安全嵌入式控制解決方案的領先供應商。其易于使用的開發工具和全面的產品組合使客戶能夠創建最佳設計，從而降低風險，同時降低總系統成本和上市時間。該公司的解決方案服務于工業、汽車、消費、航空航天和國防、通信和計算市場的約125.000家客戶?？偛吭O(shè)在亞利桑那州錢德勒，Microchip提供卓越的技術支持以及可靠的交付和質量。

這篇文章探討了I3C的好處®協議，并介紹了用于嵌入式系統的新型PIC18-Q20微控制器（MCU）

介紹

在現代電子技術不斷發展的背景下，嵌入式系統變得越來越復雜。嵌入式系統目前正在各種應用中集成大量傳感器和組件，包括物聯網（IoT）、可穿戴設備、醫療、數據中心等。為了滿足這些市場的需求，I2C現在正受到其繼任者I3C的挑戰®。在本文中，我們將探討應用如何受益于I3C協議，并介紹作為嵌入式系統解決方案的新型PIC18-Q20微控制器（MCU）。

嵌入式系統的爆炸式增長和挑戰

當今世界充滿了電子設備，因此嵌入式系統的復雜性也在不斷增加。這些系統裝有越來越多的傳感器，以增強功能和收集有價值的數據。從智能家居設備和可穿戴設備到工業物聯網解決方案和數據中心應用，傳感器已成為這些應用的支柱。

傳感器的普及帶來了一系列挑戰。傳感器依賴不同的通信接口，如UART、SPI或I2C，這可能會使集成變得復雜。此外，貼片晶振隨著傳感器數量的增加，通信速度、電源效率和可靠性成為至關重要的問題。

《I2C議定書》使用起來相對簡單，但也存在一定的局限性和挑戰。一個顯著的缺點是其有限的數據吞吐量，當傳感器發送大量數據時會產生瓶頸。此外，在設計階段需要對器件進行單獨尋址，這對于嵌入式設計工程師來說很難管理。此外，I2C需要單獨的中斷引腳，這給接口帶來了額外的復雜性。

I3C的向后兼容性

《I3C議定書》是在認識到I2C的挑戰和關切后制定的。I3C向后兼容I2C，因此它可以與現有的I2C設備共存。I3C的這種向后兼容性為工程師和設計師提供了平穩的過渡，并在輕松處理大量傳感器方面真正大放異彩。I3C提供更高的通信速率、更低的功耗和更少的接口引腳。

I3C對I2C

I2C和I3C的根本區別在于他們的能力。I2C支持高達1 Mbps的數據速率，I3C支持高達12.5 Mbps的數據速率。數據吞吐量的大幅提升使I3C成為快速數據交換至關重要的應用的絕佳選擇。

I3C的新圖片18-Q20

對于需要可靠和高能效嵌入式應用的設計工程師來說，PIC18-Q20 MCU是一個極具吸引力的解決方案。這款MCU集成了片上I3C，因此設計工程師可以創建魯棒的連接并支持現代嵌入式系統的要求。

帶I3C的PIC18-Q20 MCU允許設計工程師利用幾個關鍵特性:

1. 通用命令代碼（CCC）——簡化通信并促進設備間互操作性的標準化命令
2. 熱連接—設備加入或離開時無需重新啟動網絡，增強了系統的穩定性
3. 帶內中斷（IBI）——支持實時通信和事件處理，確保各種情況下的平穩運行
4. 支持高達12.5 MHz的更高時鐘頻率，這是對I2C的重大改進，并允許高速數據交換
5. 目標重置模式—有助于在需要時快速重新配置網絡

簡化的開發設計

MPLAB®十。集成開發環境和用戶友好的MPLAB代碼配置器（MCC）Melody簡化了外圍設備配置，并針對您的應用定制了特定功能，以便將創新想法無縫轉換為市場現成的解決方案。使用開發PIC18-Q20微控制器使用免費提供的預制驅動程序和應用程序代碼示例更容易。

入門指南

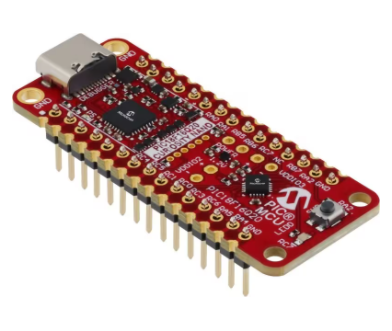

開始使用評估I3CPIC18-Q20好奇號納米開發板。與開發板一起，MPLAB X IDE和MCC簡化了設計流程，使您能夠快速有效地將創新解決方案推向市場。

PIC18-Q20系列集成了MPLAB®代碼配置器（MCC），這是我們屢獲殊榮的免費軟件插件MPLAB X集成開發環境（IDE），以提供一個圖形界面來輕松配置特定于您的應用的外設和功能。為了簡化I3C代碼開發，MCC擁有支持?jǐn)?shù)據傳輸DMA的I3C驅動程序，以滿足I3C總線上的高數據吞吐量。代碼示例也可以幫助您立即開始發展。

關鍵特征：
64MHz內部振蕩器
多達兩個I3C接口（僅支持I3C目標設備模式）
多達兩個多電壓域
8位信號路由端口
兩個16位定時器
帶計算功能的10位模數轉換器（ADCC）
用于觸摸檢測應用的硬件電容分壓器（CVD）
256B數據EEPROM
四次直接內存訪問（DMA）
兩個16位雙通道PWM
四個可配置邏輯單元（CLC）
32位循環冗余校驗（CRC）用于可靠的數據/程序存儲器監控
外設引腳選擇（PPS）
UART（一個UART支持LIN/DMX協議）、SPI、I²C接口
