位于美國佛羅里達州的Crystek晶振公司，成立于1958年，到現在正好整整有60年的歷史，這幾十的來Crystek集團一直致力于研發低成本，高品質，性能高的頻率控制元器件，并在科研開發的過程中，創新和發現許多新型先進的技術，申請了專利。設計一顆石英晶體振蕩器并不容易，要結合許多相關的知識難點，而且現在的用戶對于晶振的要求越來越高，制造難度增加，但Crystek仍然了成功量產出許多款受市場歡迎的產品，其中有一種振蕩器擁有袖珍信號源。

采用緊湊的低相位噪聲，高頻源您的設計將結合高頻的最佳屬性信號源，具有緊湊的便攜性。

在過去不太遠的地方，采購低階段噪聲1 GHz源非常昂貴，限制它只有非常高端的應用才能支持將此技術融入設計的成本。響應這一需求，振蕩器制造商開發出來表面貼裝基于SAW的1 GHz時鐘和電壓受控制的SAW振蕩器（VCSO）作為解決方案。然而，這些表面貼裝石英晶體振蕩器意味著被整合到最終產品中，因此缺乏靈活性可以使該技術變得有用在更廣泛的應用中。

為了滿足這些額外應用的需求，目標是開發一種“連接”1GHz射頻源。最初的解決方案是保留傳統的在足夠大的封裝中使用1GHz信號源，堅持使用一些SMA它并稱之為“連接器”。雖然這是堅實的第一步在產品的開發中，真正的挑戰是設計一個小到足以適應內部空間的晶振衰減器外殼同時保持低位1GHz射頻源的相位噪聲性能。

實現這種規模和性能基準會允許許多應用程序?qū)崿F(xiàn)低的好處相位噪聲信號控制。 這個表現成就在無線設計中作為低相位具有重要意義噪聲性能可以直接轉化為更大通信距離。

在線1GHz射頻源的應用

該產品適用于許多應用，包括以下內容：評估板-一些半導體制造商現在提供直接數字合成（DDS）芯片，需要1GHz的低相位噪聲時鐘源。如果您訂購評估板對于這些DDS芯片，它將提供一個選項外部1 GHz信號源。通過此設置，只需連接即可1GHz信號源的一端直接用于評估電路板和另一個干凈的+3.3V電源。這個內聯源將允許用戶繞過內部DDS的鎖相環（PLL）不像“干凈”，因此DDS無雜散動態范圍的輸出（SPDR）和相位噪聲性能可以快速測試。通過使用緊湊的連接器1GHz時鐘源，您可以也可以在沒有捆綁的情況下進行長期測試昂貴的射頻發生器測試設備演示-這個新的低相位噪聲，連接器RF源技術可用，銷售人員展示范圍，頻譜分析儀等都可以隨身攜帶口袋里有1GHz信號源而不是重物信號發生器。今天的石英晶振型號可以實現啟用儀器的本底噪聲為-167dBc/Hz展示其真正的動態范圍。相當通常，這些銷售人員正在進行某種形式用信號板演示他們的樂器，但是現實是，更好的信號質量可以采用緊湊的1GHz信號源實現。一般實驗室使用-執行阻止和下轉換是一個很好的應用程序這樣的單位。為了說明，通常是實現的最小輸出功率+7dBm意味著它可以直接驅動+7dBm無源混頻器。通過例如，混合可以擴展頻率信號源分析儀（SSA）的范圍。以同樣的方式，可以減少頻率被測單元（UUT）的淬火范圍使它成為可能可以通過SSA來衡量。這是通過過濾適當?shù)目偤突虿町惢旌闲盘?hào)。此外，始終是低相位噪聲1GHz源在RF實驗室環境中有用。它很容易乘以2或更多來實現RF源根據需要增加2 GHz及以上。

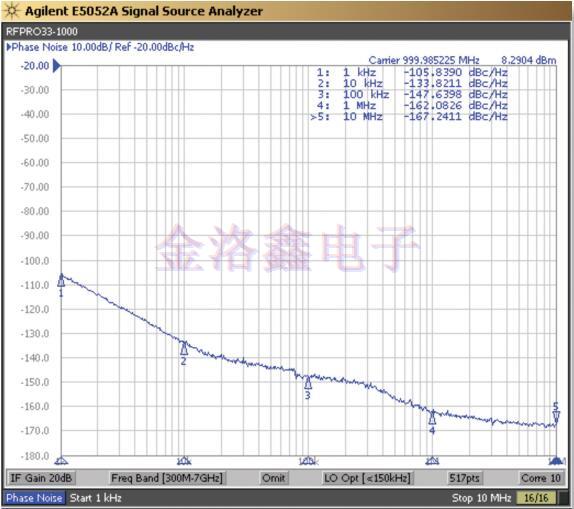

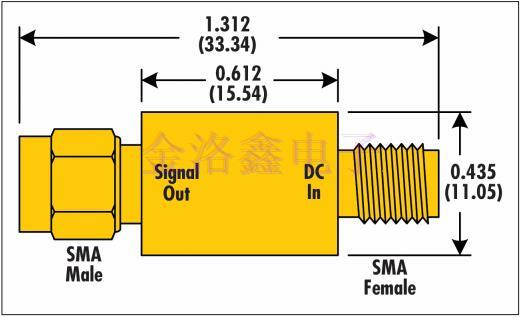

技術解決方案-Crystek Crystal公司擁有最近解決了這項技術挑戰開發新的SAW振蕩器系列。RFPRO33系列采用傳統封裝衰減器SMA外殼（見圖1）但它確實如此不僅僅是重新包裝。這是一個經濟的提供相位噪聲性能的產品在10 kHz偏移時為-133dBc/Hz（見圖2），這是一項壯舉成本最高的臺式信號源無法比擬數千美元。用戶只需要連接對于女性SMA+3.3V，它將輸出一個男性的1 GHz（最小值為+7dBm，至50W）信號SMA。圖3顯示了機械尺寸這個系列的產品。

在內部，該設備使用高性能SAW穩定振蕩器直接在1GHz。它的頻率穩定性通常為+/-150ppm-20°C至+ 70°C。沒有乘法地方，因此，沒有次諧波。典型的力量輸出為+8dBm，電流消耗為只有20毫安。

RFPRO33最初發布于500MHz和1GHz。隨著發展額外的頻率，更靈活的使用一個緊湊的低相位噪聲1GHz單元將它作為信號源更重要。工程社區將能夠在許多方面推出這項技術更多無法預料的應用程序。

結論：采用緊湊，低相位噪音，高頻有源晶振項目中的來源會匯集最好的屬性高頻信號具有緊湊便攜性的來源。這種組合允許無線設計工程師很多新的高性能頻率選項測試和測量否則本來可能只有繁瑣而昂貴的設備。
