現代社會幾乎人人談“輻”色變，因?yàn)檩椛涫且环N高危致癌極其容易導致人體畸形的東西，而且無形無色無味，讓人察覺不到，但侵入人體和大腦后，會造成可怕的后果。然而Oscilent Crystal公司在生產石英晶振時，會用到一種電離輻射，這種輻射適當使用少量不會對人造成任何影響，而且是一種非常先進的晶振生產技術。Oscilent是比較知名的美國晶振品牌，其自身掌握了行業里高端的生產流程和制造工藝，接下來我們就看看Oscilent晶振公司是如何利用電離輻射量產石英水晶組件的。

電離輻射改變石英晶體振蕩器的頻率主要是因?yàn)榫w單元中輻射產生的變化[33,34]。在某些條件下，輻射也會使晶體單元的等效串聯電阻增加。當振蕩器沒有輻射硬化時，電阻增加可以足夠大以停止振蕩。

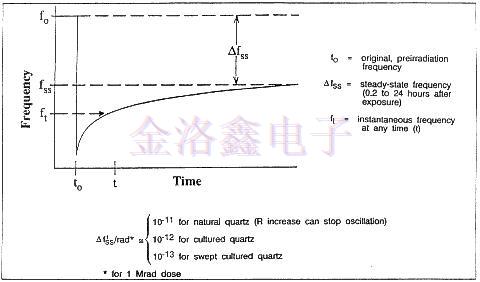

圖31顯示了石英振蕩子對電離輻射脈沖的理想頻率響應。答復由兩部分組成。最初，存在瞬態頻率變化，這主要是由于能量突然沉積到晶體單元中引起的熱瞬態效應。這種效應是前面討論的動態f與T效應的表現。在由高純度石英制成的SC切割諧振器中不存在瞬態效應。

圖31.晶振對電離輻射脈沖的響應：f0=原始預輻射頻率，Dfss=穩態頻率偏移（曝光后0.2小時至24小時），ft=時間t的瞬時頻率。

在響應的第二部分中，在達到穩定狀態之后，存在永久頻率偏移，其是輻射劑量和晶體單元的性質的函數。頻率變化與劑量的關系是非線性的，低劑量時每徑的變化比大劑量時大得多。在高于1千伏（SiO2）的劑量下，頻率隨劑量變化的速率取決于石英雜質缺陷。例如，在1兆拉德劑量下，當石英晶體單元由天然石英制成時，頻率變化可以高達10ppm;當晶體由培養的石英制成時，它通常為1至幾ppm，當晶體由掃過的培養石英制成時，它可以小至0.02ppm。

石英中主要關注的雜質缺陷是 具有相關的間隙電荷補償劑的取代Al3+缺陷，其可以是H+，Li+或Na+離子，或空穴。該缺陷代替Si4+在石英晶格中。輻射可導致弱邊界補償器的位置變化，這改變了石英的彈性常數，從而導致頻率變化。離子的移動還導致晶體Q的減少，即石英晶體諧振器等效串聯電阻的增加，特別是在暴露于電離輻射脈沖時。如果振蕩器的增益裕度不足，增加的電阻可以在持續數秒的時間內停止振蕩。電離輻射的高電平脈沖將在電路中產生光電流，這導致瞬間停止振蕩，與諧振器中使用的石英類型無關。在振蕩器中使用正確設計的振蕩器電路和由掃頻石英制成的諧振器，掃描是一種高溫，電場驅動的固態凈化過程，其中弱結合的堿補償劑從晶格中擴散出來，并被更緊密結合的H +離子和空穴所取代[37,38]。在典型的掃描過程中，將導電電極施加到石英棒的Z表面上，將棒加熱到約500℃，并施加電壓以便沿Z產生約1千伏/厘米的電場。方向。在通過棒的電流衰減（由于雜質的擴散）到某個恒定值之后，棒緩慢冷卻，除去電壓，然后除去電極。由掃描石英制成的音叉晶體單元既不表現出輻射誘導的降解，也不表現出大的輻射引起的頻移。

在低劑量（例如，幾個rad）下，每rad的頻率變化可高達每輻射10-9[39]。低劑量效應尚不清楚。它不依賴于雜質，并且在約300拉德處飽和。在非常高的劑量下（即，>>1Mrad），雜質依賴性頻移也飽和，因?yàn)橛捎诰w中缺陷的數量是有限的，因此與缺陷相互作用的輻射的影響也是有限的。

當快中子沖入晶格并與原子碰撞時，它像臺球一樣散落。單個這樣的中子可以產生許多空位，間隙和破碎的原子間鍵。這種“位移損傷”對有源晶振頻率的影響主要取決于中子注量。振蕩頻率與中子注量以速率幾乎線性增加：8×10點-21每平方厘米的中子（N/厘米2），以10的注量范圍11到10/12N/厘米2，5×10-21/n/cm2在10/12至10/13n/cm 2，和0.7×10-21/N/厘米2/10/17到10/18牛頓/厘米2。

如果你仔細研究過石英晶體與石英晶體振蕩器的發展史，你會發現，這也是人類社會進步的發展使，因?yàn)槊恳淮萍嫉膭?chuàng)新與突破，都與石英晶振，貼片晶振等頻率元件息息相關。從第一代的通訊設備，廣播音頻，影像，機器等，就已經使了早期的晶振，一百多年來，Oscilent晶振也一直跟隨愈發先進的產品而改變，到現在基本都能滿足所有用戶的要求。
