一些采購和工程都知道LV-PECL是差分晶振的輸出方式，卻不知道其中文釋義是低壓正發射極耦合邏輯，看起來似乎有點不好意思，那么閱讀完本篇文章，相信你會對LV-PECL有所了解，Pletronics晶振公司專門針對LV-PECL差分晶振的終止方法，均是通過實驗得出的結論。近幾年來，越來越多的頻率元件制造商研究差分信號輸出的晶體振蕩器，也發現了許多可提升其性能，抖動和壽命的方法，對科技發展有一定的影響，未來采購差分晶體振蕩器的用戶會增加很多。

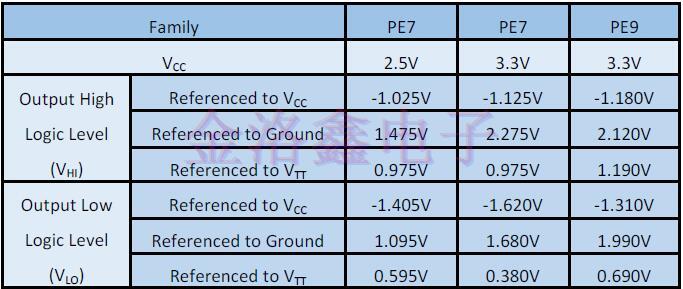

與許多邏輯系列不同，ECL，PECL和LVPECL晶振不是標準化的。ECL及其衍生物起源于此來自供應商的ECL實施。ECL的原始實施例在地電位下建立了VCC和VEE在-5.2伏特。PECL在功能上與ECL相同，但使用正而非負功率通過將VCC連接到正電源并將VEE連接到地來提供電源電壓。LVPECL僅僅是PECL設計的用于電源電壓低于5v。典型電壓為3.3V，2.5V和1.8V。下列表格提供了Pletronics LVPECL頻率控制設備的典型輸出信號電平。

隨著系統速度的提高，PECL的低峰峰值電壓和差分性質已得到證實對系統架構師非常有吸引力。LVPECL現在被廣泛接受為許多高中的支柱速度，受控阻抗，I/O結構。

傳統上，ECL以其多種形式使用差分雙極輸入級和差分射極跟隨器輸出階段。為了降低功耗，輸出級不包括內部下拉電阻。射極跟隨器輸出級依賴于外部終端網絡來執行拉動下。這是ECL線路接收器門的簡化示意圖。他們的電路結構已被使用。這些實現可以是雙極，CMOS等包括內部有源圖騰柱或無源下拉輸出結構。這些結構提供電流返回路徑，以便在沒有終止網絡的情況下觀察輸出信號。

Pletronics晶振的 LVPECL頻率控制器的輸出結構是一個雙極，差分，射極跟隨器級，沒有內部下拉電阻。因此，終端網絡是必需的要觀察的適當輸出信號。

還必須注意，LVPECL差分輸入需要共模參考電壓。這個電壓名義上為Vcc-2.0V。對于3.3vLVPECL，此共模參考電源為1.3v。額外的力量供應不具吸引力，因此將顯示替代終止方案。

我們不時收到有關為什么一個供應商的PECL設備無需下拉功能的問題終端電阻和另一個供應商的部分沒有。如前所述，ECL及其各種衍生品沒有標準化。因此除了ECL，PECL和LVPECL差分晶體振蕩器衍生物之外，還有許多實現他們的電路結構已被使用。這些實現可以是雙極，CMOS等包括內部有源圖騰柱或無源下拉輸出結構。這些結構提供電流返回路徑，以便在沒有終止網絡的情況下觀察輸出信號。

PECL終止：

LVPECL有許多終端方案，分為兩大類-直流耦合和AC耦合。在這兩個類別中，根據特定電路，還有其他可能性要求。選擇振蕩器時，將選擇電壓以匹配被驅動的電路。在這種情況下，沒有要克服的DC偏移，因此本應用筆記僅涉及最多LVPECL到LVPECLDC耦合的常見實現。

還必須注意，LV-PECL差分晶振輸入需要共模參考電壓。這個電壓名義上為Vcc-2.0V。對于3.3V LVPECL，此共模參考電源為1.3v。額外的力量供應不具吸引力，因此將顯示替代終止方案。

我們不時收到有關為什么一個供應商的PECL設備無需下拉功能的問題終端電阻和另一個供應商的部分沒有。如前所述，ECL及其各種衍生品沒有標準化。因此除了ECL，PECL和LVPECL衍生物之外，還有許多實現他們的電路結構已被使用。這些實現可以是雙極，CMOS等包括內部有源圖騰柱或無源下拉輸出結構。這些結構提供電流返回路徑，以便在沒有終止網絡的情況下觀察輸出信號。

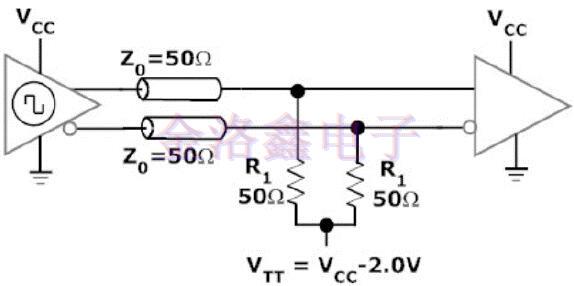

存在參考電壓時終止：

描述了最簡單的差分振蕩器LVPECL終止方案。但是，這種終止方法需要參考驅動?xùn)艠O輸入端的電源電壓。參考電壓比VCC低2.0v。這增加了復雜性和費用，這可能不適用于僅在選定信號路徑中使用LVPECL的系統。

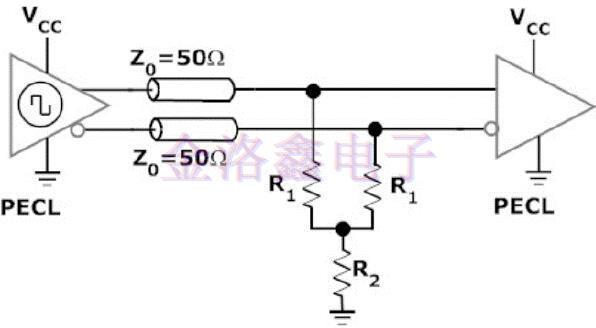

替代50歐姆終端-3電阻器解決方案：

一種終止LVPECL的替代方法，可以減少一個額外電阻的開銷。兩個50歐姆電阻提供needea信號終端，第三個電阻提供接地路徑以將終端電阻偏置到VΠ。

注意：R2計算為48歐姆，但簡化了材料清單，大多數使用50歐姆使所有三個值相同。

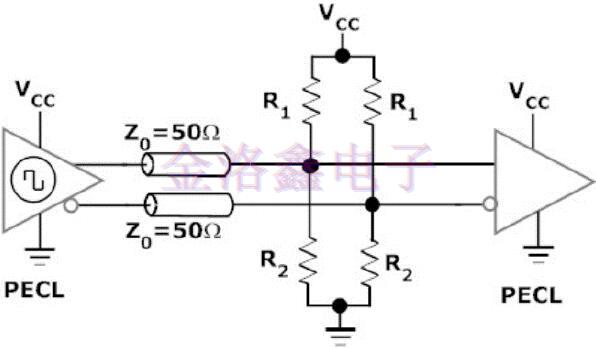

替代50歐姆終端-4電阻器解決方案：

這可能是最常見的LVPECL終止方法。分壓器形成50歐姆其中等效終端，射極跟隨器的DC路徑。

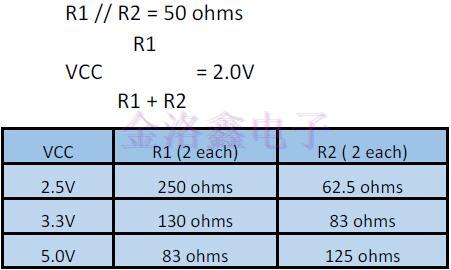

對于LVPECL輸入，輸出和VTT參考偏置低于VCC 2.0v。兩個增加的電阻是一個很小的價格支付以消除額外的參考電源。注意，所示的等式用于計算終止電阻值僅限50個終端。

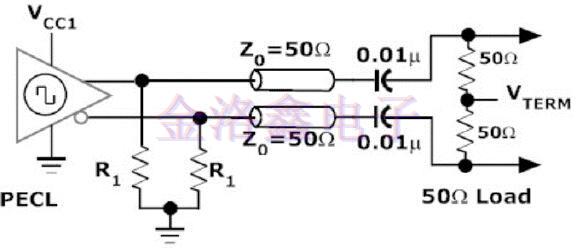

單電阻接地交流耦合50歐姆終端：

PECL輸出可以驅動50歐姆負載。這是AC耦合到50歐姆負載和VTERM的示例可以設置值以匹配負載的直流偏置點。必須選擇R1以偏置PECL發射器輸出。

推薦的電阻值：

Vcc=3.3V    R1=150 ohms

Vcc=2.5V    R1=95 ohms

除了LV-PECL之外，LVDS也是差分振蕩器中比較常用的一邏輯輸出，它的全稱叫做低壓差動小型計算機系統接口，其實只要是LV開頭的，甚至上都是表示低電壓了，但現在的市面上的石英晶體振蕩器基本上都是1.8V~5.0V，都屬于低電壓，部分人認為L(zhǎng)V-PECL可以直接不用LV，用PECL代替，所以LV-PECL和PECL都是一樣的。
