1967年Rakon Crystal公司在新西蘭成立了，這是一家專注于石英晶體與石英晶體振蕩器研發制造的生產廠家，2001年時成為摩托羅拉汽車GPS業務的供應商，提供精準度高，穩定性好，可靠性強的有源晶振。Rakon公司設計的IC振蕩器電路即合理又符合低成本的要求，在設計IC晶體振蕩器電路時，都會先進行計算，以確保方案的可行性。與Rakon合作的都是各個領域比較大的企業。

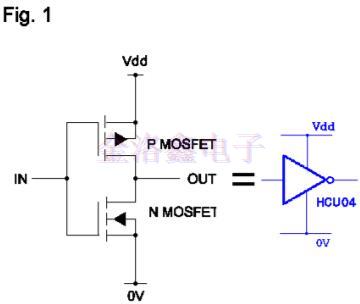

大多數IC都內置晶體振蕩器電路采用門控皮爾斯設計的振蕩器圍繞單個CMOS反相門構建。對于振蕩器應用這通常是單個反相階段包括一個P信道和一個N信道增強型MOSFET，更為人所知在數字世界中作為無緩沖逆變器（見圖1）?？梢允褂镁彌_逆變器，通常是包括三個串聯的P-NMOSFET對，但是數千的相關增益將導致a成品石英振蕩器可能不太穩定。

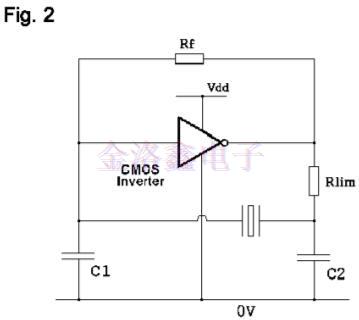

實際的振蕩器電路如圖2所示包括Un-Buffered逆變器，兩個電容器，兩個電阻和石英晶體。要了解如何這個振蕩器必須工作在CMOS反相門被認為是具有增益，相位和增益的線性放大器傳播延遲約束，而不是邏輯設備使用1和0。

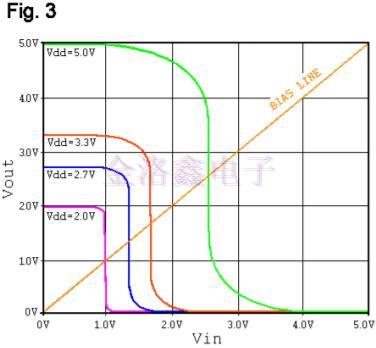

圖3顯示了直流傳輸特性（Vinvs.Vout）和Un-Buffered的DCBiasPoint線HCMOS變頻器74HCU04。在3.3V和1MΩRf，逆變器將與其輸入和輸出坐在一起電壓在~1.65V?，F(xiàn)在據說這臺逆變器偏向于其線性區域。輸入的一個小變化電壓將被增益放大并顯示為a輸出電壓變化較大。

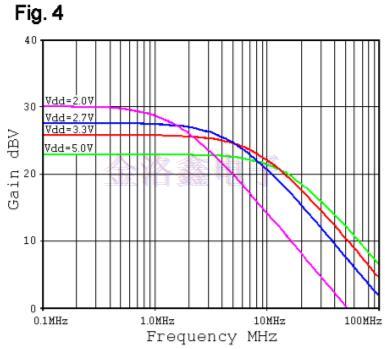

圖4顯示了一組典型的開環增益曲線同樣的74HCU04。在3.3V時，逆變器的增益為20（26dBV）從DC到2MHz，3dB滾降頻率為8.5MHz，仍然有增益超過100MHz。對于這個用作貼片晶振的偏置反相門，它必須具有足夠的增益克服了反饋網絡的損失（圖1中的C1，C2，Rlim和石英晶體）。

晶體等效串聯電阻，以及整個電路周圍的相移必須是360°。很有可能認為這種74HCU04變頻器可用于制造振蕩器工作在100MHz以上，因?yàn)樗?/span>3.3V時有足夠的增益，但實際上它由于各種原因，制造一個高達~20MHz的穩定振蕩器才是實用的相位在振蕩器環路周圍移動。

對這個電路的分析很難概括，因?yàn)樗浅Ｒ蕾囉诩彝ナ褂玫?/span>CMOS柵極和該特定CMOS晶振系列的內部結構。所有CMOS反相門具有輸入電容，輸出電容和輸出'阻力'和傳播延遲，所有這些都影響C1，C2和Rlim的選擇在圖2中，最終是振蕩器的上工作頻率。的選擇偏置電阻Rf通常在1MΩ和10MΩ之間，有效地降低一個值在水晶上出現，并可能導致水晶在虛假或嗡嗡聲中振蕩泛音頻率。

考慮一個20MHz晶振，ESR為15Ω，C0為3pF，需要負載電容為20pF，晶體功耗約為100μW。從所需的20pF負載電容開始，這可以近似為C1+柵極輸入電容（典型值為1至5pF）與C2串聯。C1的比例到C2會影響增益和貼片石英晶振功耗。一個很好的起點是C1≈C2。

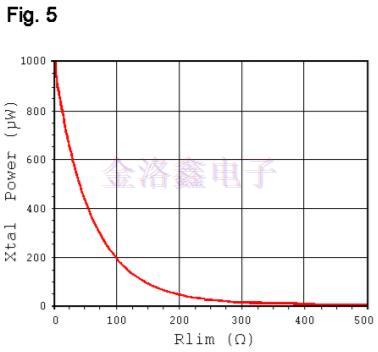

為了增加環路增益（并降低晶體功耗），使C1。這個對于負載電容，產生C1=33pF，C2=47pF的合理起始值柵極具有~3pF的輸入電容為20pF。使用這些沒有Rlim的電容值會產生一個工作振蕩器，但晶體驅動功率將大約1mW，超過建議的100μW的10倍這種設計的價值，以及現代AT帶狀晶體可能是災難性的。添加Rlim將減少晶體驅動功率也會降低環路增益對振蕩器的極限的負阻抗沒有開始。沒有簡單的方程來預測實際的晶體功耗，但作為一個經驗法則，選擇Rlim，從Rlim=C2的電抗開始在所需的振蕩器頻率（在這種情況下C2=在20MHz時47pF=170Ω）。圖5是實際的曲線圖不同Rlim值的晶體功耗以上設計。對于Rlim，OSC晶振為500Ω非常接近沒有開始。

我們已經展示了偏置的74HCU04逆變器具有高達100MHz的足夠增益在3.3V所以我們需要考慮360°的位置相移來源于我們的振蕩器。門已經180°了由于是逆變器，但我們必須加上這一點計算由于它的傳播延遲和由于的傳播延遲引起的額外相移引起的相移事實上，我們正在超越門的平坦增益與曲線的頻率部分圖4。

由傳播延遲引起的相移計算如下：-

相移=傳播延遲*工作頻率*360°

由工作頻率引起的相移計算如下：-

相移=Tan-1（Fosc/F3dB）

對于這種20MHz設計，這相當于35°對于傳播延遲和67°為了工作頻率。剩下的72°由Rlim+反相門產生輸出'電阻'和PI網絡包括C1，C2和石英晶體諧振器。它是通過反轉門的附加相移設定上部工作此設計的頻率限制。

如果沒有，檢查所選設計的“優點”幾乎是不可能的專業測試設備。檢查“良好”的一個方法是監控波形反相門的輸入和輸出。這將需要高帶寬示波器和一個專門的探針。普通的x10示波器探頭將有一個輸入阻抗為~10MΩ，與10pF并聯。10MΩ將形成直流電位使用1MΩ偏置電阻Rf將分壓器連接至GND，這將改變貼片振蕩器偏置點。在測量逆變器輸入時，10pF將直接出現在C1上波形使C1=43pF，而不是設計的33pF。觀察到的任何痕跡示波器將完全無效（并且很可能探頭將停止無論如何振蕩器工作）。更好的示波器探頭選擇是“有源”或“有源”“FET”探頭，內置于探頭尖端，具有高輸入阻抗緩沖器。輸入“有源”探頭的阻抗通常>10MΩ，與<2pF并聯，但與之前一樣探測振蕩器時必須考慮使用此探頭的影響。對于這種設計，需要所需的波形（假設使用的是合適的探頭改變振蕩器的工作條件）是一個無失真的3.3V CMOS 20MHz方形波形在逆變器輸出和干凈的20MHz正弦波1V至3Vpk/pk（在1.65V偏置點上疊加）在逆變器輸入端。重要的是輸入波形pk/pk值始終小于逆變器電源（Vdd）以防止通過限制輸入保護二極管輸入。

使用示波器探頭無法測量實際的晶體功耗因?yàn)榫w兩端的電壓和通過晶體的電流不同相。這是由設計的20pF的負載電容引起的，需要晶體工作頻率下的電感（非電阻）。假設實際的晶體電流可以測量（使用高帶寬，超低電感交流電流探頭例如）那么仍然無法確定實際的晶體功耗因?yàn)殡娐分械木w“電阻”仍然未知。水晶制造商通常會指定最大ESR（等效串聯電阻）和最大值靜態電容（C0）。在上述設計中，這些數字約為50Ω和~7pF分別。實際的ESR可以低至2Ω，Co低至1pF，更多典型值為15Ω和3pF。

“電路電阻”（Re）的公式計算如下：-

在我們的設計中，Cl的負載電容為20pF，但Resr和C0是未知的，除非它們是在晶體之前用專門的晶體阻抗計測量的用在電路中。
