人類使用石英水晶晶振做為主要的電子產品元件已經有一百多年了，但真正了解的人非常少，只有專業人士和專業的晶振廠家，才能解答出相關的技術工藝和使用過程中，需要注意的問題和解決方法。雖然我們常說，只有匹配合適的參數，石英晶體和有源晶振就可以無礙的應用到產品身上，但這也并不是百分百正確的。誠然，適用的優質高端晶體使用過程通常不會有問題，但考慮到每個進口晶振品牌制造的工藝不同，也會有不明顯的差距，不然石英晶振的價格有些會相關甚遠。

那么如何才能快速的了解呢？對于工程來說這并不難，多看一些相關的技術資料，或通過與進口晶振供應商交流咨詢，基本上也能掌握部分重要的核心原理。

什么是水晶的CL值？它的影響是什么？

所有石英晶體諧振器都具有串聯諧振頻率（fs，最低阻抗頻率）。在此頻率下，晶體在電路中呈現電阻。通過添加與晶體串聯的電抗（電容），可以從該系列頻率“拉”出晶體。當與外部負載電容（CL）結合使用時，石英水晶振子在略高于其串聯諧振頻率的頻率范圍內振蕩。這是并聯（負載諧振）頻率。
      訂購并聯晶體時，請始終以picoFarads（pF）指定標稱并聯諧振頻率和負載電容量。例如，可以訂購CL的標準值（例如15pF）; 然后計算電容器值以匹配晶體CL。
      負載頻率取決于CL值，其公式如下所示。
   如果輸出晶振頻率高于目標頻率，則應增加外部電容CL（或Cd和Cg的值），以將頻率降低到目標頻率。另一種方法是，如果頻率高于中心頻率，則采用具有較低電容的晶體。

當晶體CL和PCBA CL不匹配時，輸出頻率有什么影響？

我們生產水晶CL以滿足客戶的要求。標稱頻率意味著石英晶體諧振器CL和PCBA CL在振蕩器電路中彼此相遇（無頻率偏差）以滿足客戶。

如果PCBA的CL高于晶體，則輸出頻率應低于標稱頻率。

如果PCBA的CL低于晶振，則輸出頻率應高于標稱頻率。

音叉晶振的頻率可牽引性不足或牽引范圍不對稱。

（1）如下所示，電路的負載電容與可牽引性之間存在負相關。它表明，當負載電容變小時，頻率牽引范圍會更大，反之亦然。

（2）另一方面，無源晶振特性也影響頻率牽引范圍。例如，有Trim Sensitivity（TS），Co和C1。負載電容的增量變化的分?jǐn)?shù)頻率變化稱為T(mén)S。當C1變大或Co變小時，頻率可牽引性變大。

（3）如果拉伸范圍不對稱，即一側拉力不足而另一側拉力太大，我們可以調整晶體的負載電容值。

pcba上的負載晶體頻率具有擴散分布。

由于進口貼片晶振頻率可牽引性和負載電容之間的關系，負載電容越小，頻率變化越敏感。以下步驟如下所示。

（1）增加負載電容Cg和Cd，并使用CL較大的晶體。

（2）使用更精確的電容器Cg和Cd。

（3）使用更精確的晶體。

水晶石英的AT切割有哪些特點？

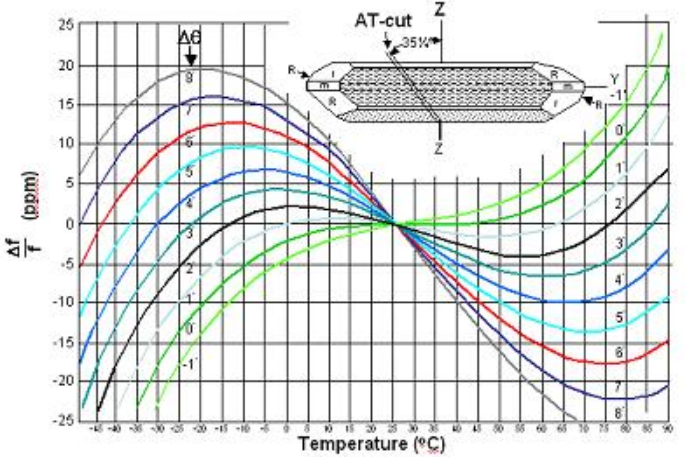

AT切割是石英水晶諧振器器件中最常用的切割角度。溫度系數僅受溫度偏差的第三個函數支配。此外，它在很寬的溫度范圍內具有出色的頻率穩定性。晶體頻率-溫度特性的規格由切割角度和工作溫度范圍的微調決定。該圖顯示如下：

由于頻率輸出偏差超出限制，系統無法正常工作？

第1步。如果頻率計測量的頻率超過極限，我們應該增加外部電容CL（或Cd和Cg的值），將貼片晶振頻率降低到我們的目標頻率，反之亦然。

步驟2。如果頻率遠高于目標頻率，我們可以采用具有較低電容的晶體，反之亦然。
