石英晶體的各種運動模式

來源：金洛鑫瀏覽：- 發布日期：2019-04-16 10:17:46【大中小】

Quartz Crystal存在的歷史已過百年，至今仍是電子元件里比較重要的一種零件，眾所周知，石英晶體具有電壓效應，來源于它的原材料水晶和石英，世界上大約有20多種水晶石英具有這種特性。而科學家和工程師們很好的利用了這一點，為人類造福，為社會發展做出貢獻，晶體應用在PCB板中，可以驅動時鐘和數字模塊，并帶動其他電子元器件工作，接下來帶大家看看，晶體的各種模式和狀態。

石英晶體是唯一已知具有以下屬性組合的材料：

壓電（“壓力電”;piezein=按壓，希臘語），晶振存在零溫度系數削減，存在應力補償切口，低損耗（即高Q值）。易于加工;在“正常”條件下，除氟化物和熱堿蝕刻劑外，在所有物質中溶解度低;堅硬但不脆弱性質豐富;易于大量生長，成本低，純度和完美性相對較高。在人工生長的單晶中，每年約3,000噸的石英僅次于硅的數量（每年生長3至4倍的Si，截至1997年）。

壓電效應：

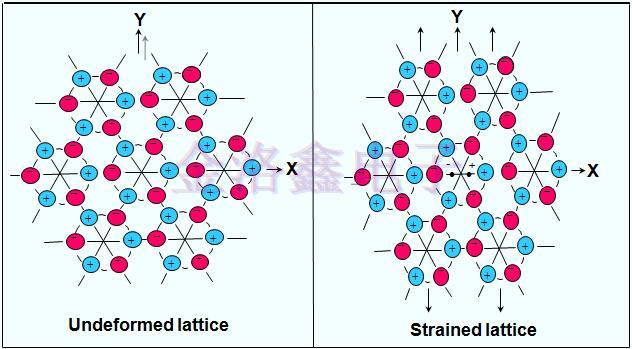

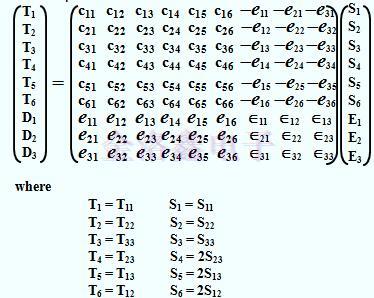

壓電效應提供壓電石英晶體的機械性能和電路之間的耦合。

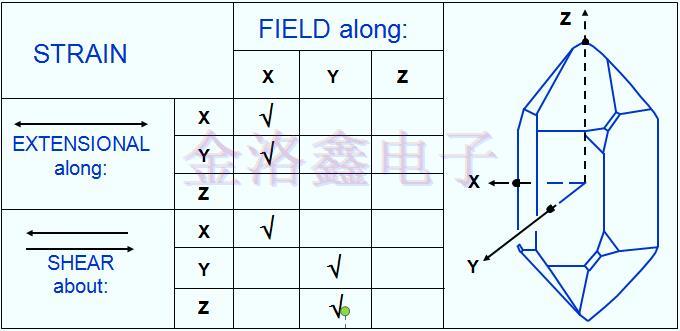

石英中的壓電效應：

JT2

在石英晶體諧振器中，所示的五個應變分量可以通過電場產生。下一頁所示的模式可以由適當放置和成形的電極激發。由場的Y分量產生的關于Z軸的剪切應變用于旋轉的Y切割族，包括AT，BT和ST切割。

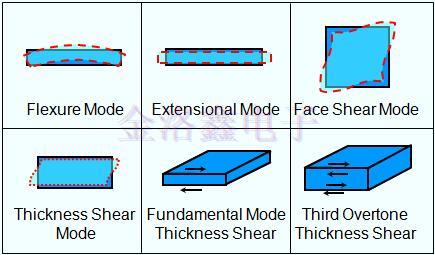

運動模式：

JT3
