一種新型的超低相噪OCXO振蕩器誕生于IQD公司

現在是大數據時代,通信與網絡是維持現代社會發展與生存的重要根基,隨著5G通訊協議的話題愈演愈烈,未來2年將很有可能是爆發期,也將帶動周邊的產品.石英晶振是產品系統和設備主要使用的電子配件之一,這幾年因?yàn)?/span>5G的熱度不斷上升,國內外許多廠家都為些做好準備,研發和設計專用于5G模塊上的晶體和振蕩器,其中超高性能的OCXO振蕩器,被行業人士認為是非常適合5G基站,5G信號塔,5G智能手機使用的一種振蕩器產品.因?yàn)檫@種晶振具備許多優良的特性.

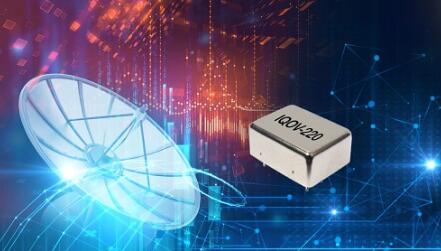

IQD晶振公司推出了一種新的高穩定性和低相位噪聲的恒溫石英晶體振蕩器(OCXO),該振蕩器還具有出色的短期穩定性.IQOV-220在-40至85攝氏度的整個工業溫度范圍內具有高達±0.5ppb(十億分之一)的出色頻率穩定性能,短期穩定性(艾倫偏差)為0.5ppt(tau=1s).IQOV-220具有24小時6µS的保持規范,通常為-140dBC/Hz@10Hz的近相位噪聲和通常為-160dBc/Hz@100kHz的遠相位噪聲,是高性能合成器,網絡時鐘的理想選擇,雷達和衛星通信.

IQOV-220的工作頻率為10MHz,并安裝在行業標準的36x27mm密封通孔金屬封裝中.這款SinewaveOCXO能夠驅動高達50Ω的負載,并在12V電壓下工作,在預熱期間最大消耗5W功率,在25攝氏度時在穩態下最大消耗1.2W功率.新的OCXO有源晶振在引腳2上進行了頻率調節,從而可以在控制電壓為0至8V的情況下將頻率拉低±0.4ppm(百萬分之一),足以覆蓋10年的使用壽命.

這個新系列是IQD提供的OCXO廣泛系列的一部分,其中包括極低的相位噪聲性能和超小型封裝,是采用密封封裝的高穩定性OCXO Oscillator具有出色的相位噪聲和艾倫偏差.

頻率參數:

頻率10.0MHz

頻率穩定度±0.50ppb

老化(連續運行30天后):最大±0.1ppb

每天,每年最大±30ppb

電源電壓變化(±10％變化):±1ppb(最大值)

短期穩定性(tau=1s):0.5ppt

電氣參數:

電源電壓12.0V±5％

能量消耗:

預熱:最大5W穩態(@25°C):最大1.2W

25°C的預熱時間:10分鐘后最大值為±2ppb

頻率調整:

最小±0.4ppm

控制電壓0至8V

輸入阻抗50kΩ以上

斜率:正

拉拔:至少十年老化

工作溫度范圍:-40至85°C

輸出詳細信息:輸出兼容性正弦波

驅動能力50Ω

輸出電平:(交流耦合到50Ω):+10dBm(±2dBm)

噪音參數:

相位噪聲(典型值@25°C)

-118dBc/Hz@1赫茲

-140dBc/Hz@10赫茲

-152dBc/Hz@100kHz

-155dBc/Hz@1kHz時

-160dBc/Hz在10kHz時

-160dBc/Hz@100kHz

諧波失真:-30dBcmax

雜散:最大-80dBc

環境參數:

振動:(IEC60068-2-06,測試Fc,10Hz-55Hz,1.5mm位移,55Hz-500Hz10G

沖擊:IEC60068-2-27,測試Ea,在11ms的時間內加速度峰值增加50g.

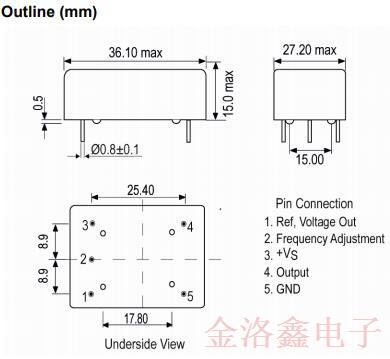

封裝尺寸圖:

由于技術原因OCXO振蕩器的封裝尺寸始終無法有大的突破,是所有頻率組件里體積最大的,之前是使用這種振蕩器的廠家不多,因此發展一直停滯不前,如果隨著5G商業化開端,相信許多海內外的晶振廠家,包括IQD公司在內都會加緊研發更小的尺寸,和更高的性能,以滿足產品的需求.
