當你正在為晶振品牌而偏頭痛時,然而金洛電子作為日本大真空株式會社,（KDS）品牌的正規代理商,在此告訴你,選擇KDS晶振的品牌是你放心的決策.KDS晶振所有的產品均符合歐盟環保標準,KDS內部采用嚴格的管理制度,以地球環保為理念,所有生產的石英晶振產品都是以盡可能的減少對地球的污染.

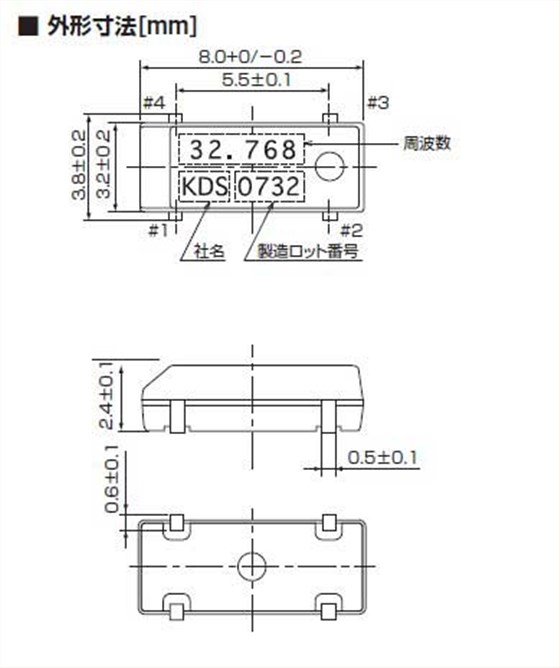

KDS晶振,貼片晶振,DMX-26S晶振,陶瓷面外觀表面貼片型四腳無源晶體,編帶式的外包裝支持SMT機高效自動貼裝,為廣大生產廠商們節減大量的人力與物力,黑色陶瓷面表面比金屬殼表面具有更好的耐高溫特性,DMX-26S晶振振蕩器時的溫度特性范圍是-40℃~+85℃,滿足大部分產品的溫度需求.

機械振動的影響
當晶體產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1)在更高或更低溫度或高濕度環境下長時間保存晶體產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。

輸出波形與測試電路

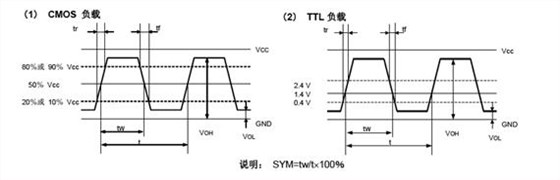

1.時序表

2.測試條件

(1)電源電壓

超過 150µs，直到電壓級別從 0 %達到 90 % 。

電源電壓阻抗低于電阻 2Ω。

(2) 其他

輸入電容低于 15 pF

5倍頻率范圍或更多測量頻率。

鉛探頭應盡可能短。

測量頻率時，探頭阻抗將高于 1MΩ。當波形經過貼片晶振的放大器時，可同時進行測量。

(3) 其他

CL包含探頭電容。

應使用帶有小的內部阻抗的電表。

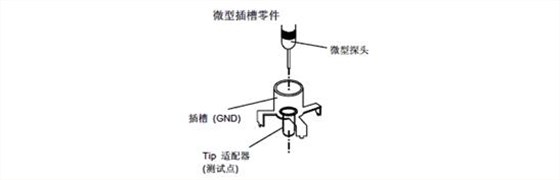

使用微型插槽，以觀察波形。

（請勿使用該探頭的長接地線。）

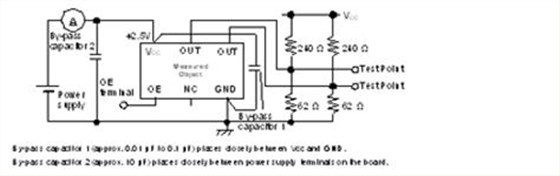

3.測試電路

SG5032EAN晶振：在頻率電壓控制功能時，進行連接

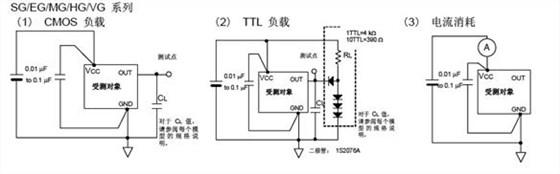

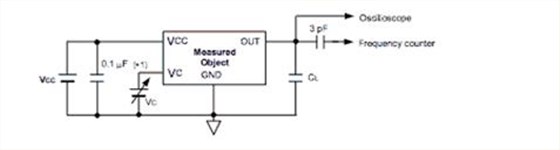

（1）CMOS負載 型號： DMX-26S

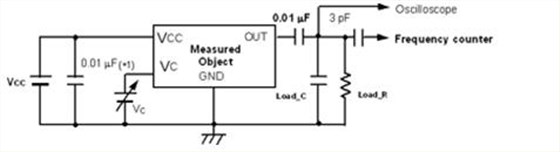

（2）抗低,電容負載 型號： DMX-26S

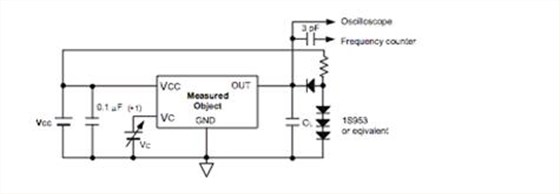

（3）TTL負載 型號： DMX-26S

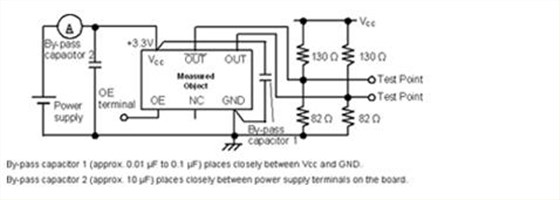

（4）LV-PECL負載 型號： DMX-26S

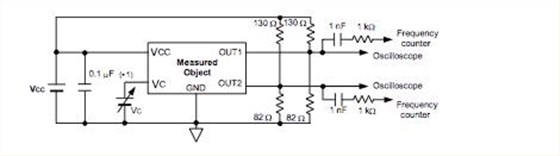

（5）LV-PECL負載 型號： DMX-26S

（6）LV-PECL負載 型號： DMX-26S

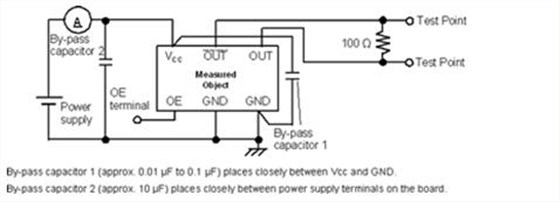

（7）LVDS負載 型號： DMX-26S

（8）HCSL負載 型號： DMX-26S
