EPSON進口晶振MC-146,Q13MC1461000600音叉晶體,愛普生晶振,日本進口晶振,陶瓷晶振,無源晶體,7015mm晶振,輕薄型晶振,型號MC-146,編碼Q13MC1461000600是一款尺寸為7015mm,頻率為32.768KHZ,負載電容6pF，精度±20ppm,工作溫度為-40to+85°C,產品具備良好的穩定性能和可靠性能,非常適合用于小型便攜式通信設備,通信模塊等領域,同時也得到廣大用戶的支持與認可.
Q13MC1462000900音叉晶體真空退火技術：晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性.EPSON進口晶振MC-146,Q13MC1461000600音叉晶體
Q13MC1461000600晶振 參數表
| 項目 | 符號 | 規格說明 | 條件 | |
|---|---|---|---|---|
| MC-146 | MC-146 TYPE | |||
| 額定頻率范圍 | f_nom | 32.768kHz | 32kHz ~ 100kHz | 請聯系我們以便獲取其它可用頻率的相關信息。 |
| 儲存溫度 | T_stg | -55°C ~ +125°C | 裸存 | |
| 工作溫度 | T_use | -40°C ~ +85°C | ||
| 激勵功率 | DL | 1.0µW Max. | 工作激勵功率 0.5µW Max. | |
|
頻率公差 （標準） |
f_tol |
± 20 × 10-6, ± 50 × 10-6 |
± 50 × 10-6, ± 100 × 10-6 |
+25°C, DL=0.1µW |
| 拐點溫度 | Ti | +25°C ±5°C | ||
| 頻率溫度系數 | B | -0.04 × 10-6/ °C2Max. | ||
| 負載電容 | CL | 7pF, 9pF, 12.5pF | 可指定 | |
| 串聯電阻（ESR） | R1 | 65kΩ Max. | 65kΩ ~ 25kΩ | |
| 串聯電容 | C1 | 1.9fF Typ. | 2.5fF ~ 0.6fF | |
| 分路電容 | C0 | 0.8pF Typ. | 1.2pF ~ 0.5pF | |
| 頻率老化 | f_age | ±3 ×10-6/ year Max. | ±5 ×10-6/ year Max. |
+25°C, 第一年 |

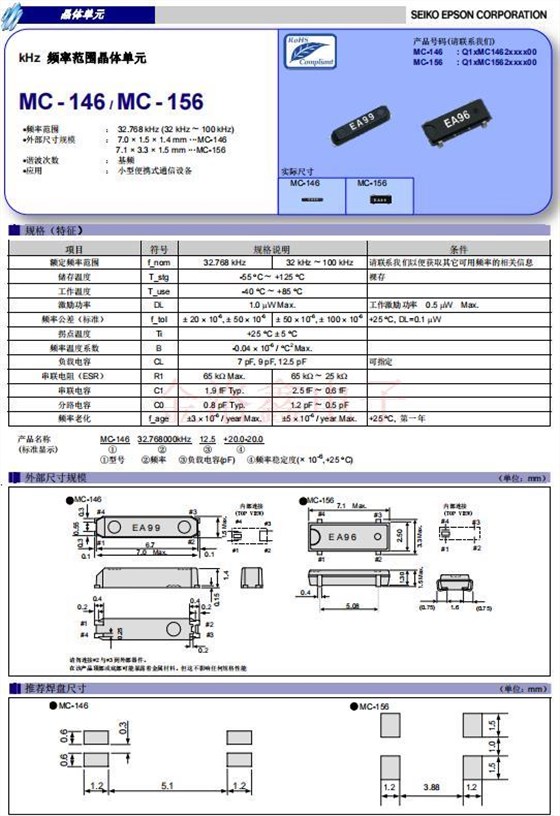

EPSON進口晶振MC-146,Q13MC1461000600音叉晶體尺寸圖
Q13MC1461000600晶振 使用注意事項
超聲波清洗
（1）使用AT-切割晶體和表面聲波（SAW）諧振器/聲表面濾波器的產品，可以通過超聲波進行清洗。但是，在某些條件下，石英水晶振動子特性可能會受到影響，而且內部線路可能受到損壞。確保已事先檢查系統的適用性。
（2）使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗，因?yàn)榫w可能受到破壞。
（3）請勿清洗開啟式產品EPSON進口晶振MC-146,Q13MC1461000600音叉晶體
（4）對于可清洗產品，應避免使用可能對32.768K系列晶體產生負面影響的清洗劑或溶劑等。
（5）焊料助焊劑的殘留會吸收水分并凝固。這會引起諸如位移等其它現象。這將會負面影響晶振的可靠性和質量。請清理殘余的助焊劑并烘干PCB。
操作
請勿用鑷子或任何堅硬的工具，夾具直接接觸IC的表面。
使用環境（溫度和濕度）
請?jiān)谝?guī)定的溫度范圍內使用晶振。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。
SMD產品
SMD晶體產品支持自動貼裝，但還是請預先基于所使用的搭載機實施搭載測試，確認其對特性沒有影響。 在切斷工序等會導致基板發生翹曲的工序中，請注意避免翹曲影響到產品的特性以及軟焊。 基于超聲波焊接的貼裝以及加工會使得時鐘晶體產品（諧振器、振蕩器、濾波器）內部傳播過大的振動，有可能導致特性老化以及引起不振蕩，因此不推薦使 用。
引線類型產品
當引線彎折、成型以及貼裝到印制電路板時，請注意避免對基座玻璃部分施加壓力。否則有可能導致玻璃出現裂痕，從而引起性能劣化。EPSON進口晶振MC-146,Q13MC1461000600音叉晶體
保管
保管在高溫多濕的場所可能會導致端子軟焊性的老化。
請?jiān)跊](méi)有直射陽光，不發生結露的場所保管。
| 編碼 | LxWxH/尺寸 | Model/型號 | Frequency/頻率 | CL Value/負載 | Freq.tol./頻率 @+25°C | Oper. Temper. Range/工作溫度 |
| Q13MC1461000100 | 7 x 1.5 x 1.4 mm | MC-146 | 32.768000 kHz | 7 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13MC1461000200 | 7 x 1.5 x 1.4 mm | MC-146 | 32.768000 kHz | 12.5 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13MC1461000400 | 7 x 1.5 x 1.4 mm | MC-146 | 32.768000 kHz | 9 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13MC1461000600 | 7 x 1.5 x 1.4 mm | MC-146 | 32.768000 kHz | 6 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13MC1461005200 | 7 x 1.5 x 1.4 mm | MC-146 | 32.768000 kHz | 6 pF | +/-10.0 ppm | -40 to +85 °C |
| Q13MC1462000100 | 7 x 1.5 x 1.4 mm | MC-146 | 32.768000 kHz | 7 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13MC1462000200 | 7 x 1.5 x 1.4 mm | MC-146 | 32.768000 kHz | 12.5 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13MC1462000300 | 7 x 1.5 x 1.4 mm | MC-146 | 32.768000 kHz | 7 pF | +/-10.0 ppm | -40 to +85 °C |
| Q13MC1462000400 | 7 x 1.5 x 1.4 mm | MC-146 | 32.768000 kHz | 9 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13MC1462000500 | 7 x 1.5 x 1.4 mm | MC-146 | 32.768000 kHz | 7 pF | +/-100 ppm | -40 to +85 °C |
| Q13MC1462000600 | 7 x 1.5 x 1.4 mm | MC-146 | 32.768000 kHz | 6 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13MC1462000900 | 7015mm貼片諧振器 | MC-146 | 32.768000 kHz | 7 pF | +/-50.0 ppm | -40 to +85 °C |
| Q13MC1462001000 | 7 x 1.5 x 1.4 mm | MC-146 | 32.768000 kHz | 12.5 pF | +/-50.0 ppm | -40 to +85 °C |
| Q13MC1462001100 | 7 x 1.5 x 1.4 mm | MC-146 | 32.768000 kHz | 12 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13MC1462001200 | 7 x 1.5 x 1.4 mm | MC-146 | 32.768000 kHz | 12.5 pF | +/-30.0 ppm | -40 to +85 °C |
| Q13MC1462001500 | 7 x 1.5 x 1.4 mm | MC-146 | 32.768000 kHz | 7 pF | +/-30.0 ppm | -40 to +85 °C |
| Q13MC1462001600 | 7 x 1.5 x 1.4 mm | MC-146 | 32.768000 kHz | 12 pF | +/-50.0 ppm | -40 to +85 °C |
| Q13MC1462001700 | 7 x 1.5 x 1.4 mm | MC-146 | 32.768000 kHz | 12.5 pF | +/-10.0 ppm | -40 to +85 °C |
| Q13MC1462001800 | 7 x 1.5 x 1.4 mm | MC-146 | 32.768000 kHz | 10 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13MC1462002200 | 7 x 1.5 x 1.4 mm | MC-146 | 32.768000 kHz | 8 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13MC1462003700 | 7 x 1.5 x 1.4 mm | MC-146 | 32.768000 kHz | 12.5 pF | +/-100 ppm | -40 to +85 °C |
| Q13MC1462005300 | 7 x 1.5 x 1.4 mm | MC-146 | 32.768000 kHz | 10 pF | +/-10.0 ppm | -40 to +85 °C |
| Q13MC1462005900 | 7 x 1.5 x 1.4 mm | MC-146 | 32.768000 kHz | 8 pF | +/-10.0 ppm | -40 to +85 °C |
| Q14MC1461001300 | 7 x 1.5 x 1.4 mm | MC-146 | 32.000000 kHz | 12.5 pF | +/-50.0 ppm | -40 to +85 °C |
