日本愛普生晶振MC-405,Q13MC4051002900陶瓷諧振器,EPSON晶振,陶瓷晶振,無源晶體,SMD晶振,32.768K晶振,時鐘晶體,型號MC-405,編碼Q13MC4051002900是一款尺寸為10.*4.0mm的無源諧振器,頻率32.768KHZ,負載電容12.5pF,精度±20ppm,工作溫度-40to+85°C,產品具備良好的穩定性能和耐壓性能,非常適合用于小型電子產品,尤其適合用于時鐘和微型計算機,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.

Q13MC4051003400貼片晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減?。?.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.日本愛普生晶振MC-405,Q13MC4051002900陶瓷諧振器

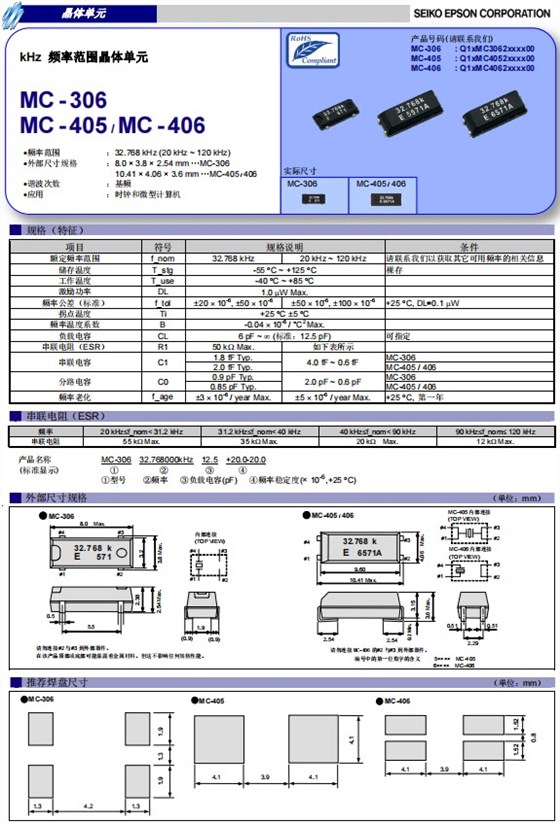

Q13MC4051002900晶振參數表

項目	符號	規格說明	條件
項目	符號	MC-405晶振	條件
額定頻率范圍	f_nom	32.768kHz	請聯系我們以獲取其它可用頻率的相關信息。
儲存溫度	T_stg	-55°C ~ +125°C	裸存
工作溫度	T_use	-40°C ~ +85°C
激勵功率	DL	1.0µW Max.
頻率公差	f_tol	±10 × 10-6	+25°C,
（標準）	f_tol	±50 × 10-6	DL=0.1µW
拐點溫度	Ti	+25°C±5°C
頻率溫度系數	B	-0.04 × 10-6/ °C2Max.
負載電容	CL	12.5F to ∞ (標準:12.5pF)	可指定
串聯電阻（ESR）	R1	50kΩ Max.
串聯電容	C1	1.8fF Typ.
分路電容	C0	0.9pF Typ.
頻率老化	f_age	±3 ×10-6/ year Max.	+25°C,
頻率老化	f_age	±3 ×10-6/ year Max.	第一年

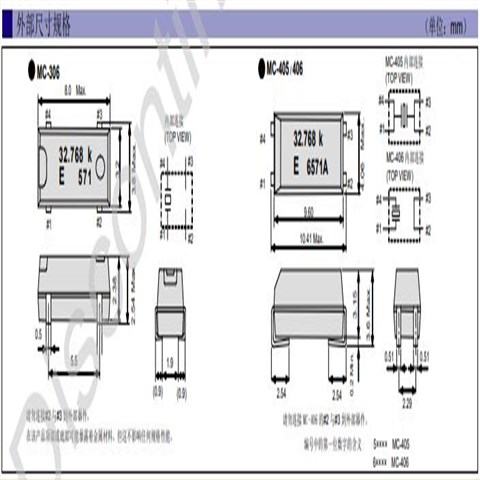

日本愛普生晶振MC-405,Q13MC4051002900陶瓷諧振器尺寸圖

Q13MC4051002900晶振使用注意事項

自動安裝時的沖擊：
石英晶振自動安裝和真空化引發的沖擊會破壞SMD晶振產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。日本愛普生晶振MC-405,Q13MC4051002900陶瓷諧振器
每個封裝類型的注意事項
陶瓷包裝晶振與SON產品
在焊接陶瓷晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。
陶瓷包裝石英晶振
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。日本愛普生晶振MC-405,Q13MC4051002900陶瓷諧振器

編碼	LxWxH/尺寸	Model/型號	Frequency/頻率	CL Value/負載	Freq.tol./頻率 @+25°C	Oper. Temper. Range/工作溫度
Q13MC4051000300	10.41 x 4.06 x 3.6 mm	MC-405	32.768000 kHz	12.5 pF	+/-100 ppm	-40 to +85 °C
Q13MC4051000700	10.41 x 4.06 x 3.6 mm	MC-405	32.768000 kHz	12 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC4051000800	10.41 x 4.06 x 3.6 mm	MC-405	32.768000 kHz	20 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC4051001100	10.41 x 4.06 x 3.6 mm	MC-405	32.768000 kHz	7 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC4051002900	10.41 x 4.06 x 3.6 mm	MC-405	32.768000 kHz	12.5 pF	+/-10.0 ppm	-40 to +85 °C
Q13MC4051003100	10.41 x 4.06 x 3.6 mm	MC-405	32.768000 kHz	6 pF	+/-10.0 ppm	-40 to +85 °C
Q13MC4051003300	10.41 x 4.06 x 3.6 mm	MC-405	32.768000 kHz	11 pF	+/-50.0 ppm	-40 to +85 °C
Q13MC4051003400	10.41 x 4.06 x 3.6 mm	MC-405	32.768000 kHz	10.8 pF	+/-50.0 ppm	-40 to +85 °C
Q13MC4051004800	10.41 x 4.06 x 3.6 mm	MC-405	32.768000 kHz	50 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC4052000200	10.41 x 4.06 x 3.6 mm	MC-405	32.768000 kHz	12.5 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC4052000400	10.41 x 4.06 x 3.6 mm	MC-405	32.768K晶振	6 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC4052000500	10.41 x 4.06 x 3.6 mm	MC-405	32.768000 kHz	9 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC4052000600	10.41 x 4.06 x 3.6 mm	MC-405	32.768000 kHz	18 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC4052001600	10.41 x 4.06 x 3.6 mm	MC-405	32.768000 kHz	22 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC4052001800	10.41 x 4.06 x 3.6 mm	MC-405	32.768000 kHz	12.5 pF	+/-50.0 ppm	-40 to +85 °C
Q13MC4052002000	10.41 x 4.06 x 3.6 mm	MC-405	32.768000 kHz	99 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC4052002300	10.41 x 4.06 x 3.6 mm	MC-405	32.768000 kHz	13 pF	+/-10.0 ppm	-40 to +85 °C
Q13MC4052002400	10.41 x 4.06 x 3.6 mm	MC-405	32.768000 kHz	30 pF	+/-50.0 ppm	-40 to +85 °C
Q14MC4051001400	10.41 x 4.06 x 3.6 mm	MC-405	31.250000 kHz	12.5 pF	+/-100 ppm	-40 to +85 °C
Q14MC4051001900	10.41 x 4.06 x 3.6 mm	MC-405	76.800000 kHz	12.5 pF	+/-20.0 ppm	-40 to +85 °C
Q14MC4052000400	10.41 x 4.06 x 3.6 mm	MC-405	32.000000 kHz	15 pF	+/-100 ppm	-40 to +85 °C
