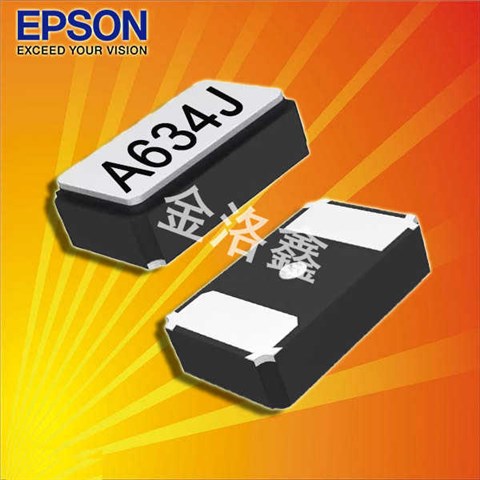

進口愛普生晶振FC-12M,X1A000061003200無源晶振是一款小體積,兩腳貼片型的32.768K晶振,時鐘晶體,作為日系知名晶振品牌公司,愛普生公司可謂是無人不知,無人不曉,而千赫茲的壓電石英晶體制作方面也達到巔峰,產品應用范圍也比較廣闊,所有的時記產品都需要用上KHZ系列晶體,該系列產品具有小型,薄型石英晶體諧振器,特別適用于有小型化要求的市場領域.是對應陶瓷晶振（偏差大）和通常的石英晶體諧振器（偏差?。┑闹虚g領域的一種性價比出色的產品.

X1A000061003200晶振參數表

項目	符號	規格說明		條件
		FC-12M	FC-12M TYPE
額定頻率范圍	f_nom	32.768kHz	32kHz to 77.5kHz	請聯系我們以便獲取其它可用 頻率的相關信息
儲存溫度	T_stg	-55 °C to +125 °C		裸存
工作溫度	T_use	-40 °C to +85 °C
激勵功率	DL	0.5µW Max.
頻率公差（標準）	f_tol	±20 × 10-6 ±30 × 10-6		+25 °C,DL=0.1 µW 如需更嚴格的公差,請聯系我們
拐點溫度	Ti	+25 °C±5 °C
頻率溫度系數	B	-0.04 × 10-6/ °C2Max
負載電容	CL	12.5pF		請與我們聯系除了12.5 pF
串聯電阻（ESR）	R1	90kΩ Max.	90kΩ to 65kΩ
串聯電容	C1	6.4fF Typ.	7.0fF to 2.7fF
分路電容	C0	1.3pF Typ.	1.6pF to 0.8pF
頻率老化	f_age	±3 ×10-6/ year Max		+25 °C, 第一年

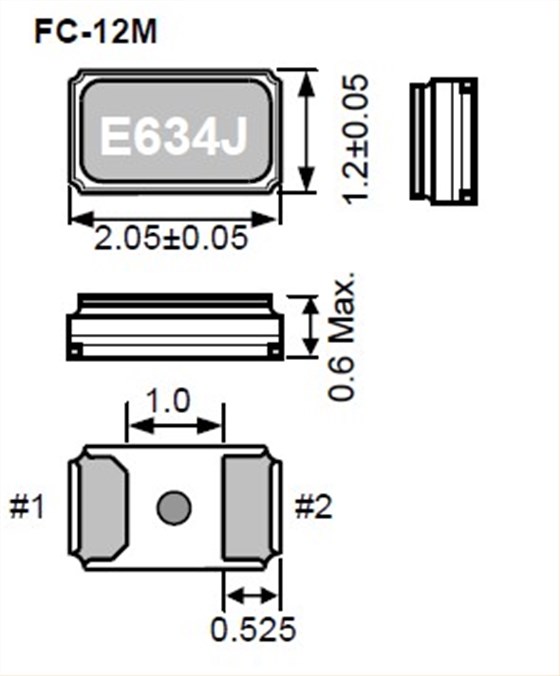

進口愛普生晶振FC-12M,X1A000061003200無源晶振尺寸圖

進口愛普生晶振FC-12M,X1A000061003200無源晶振使用注意事項

所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?；驌舸┑拈]門或雜散現象。
電源線路
電源的線路超小型SMD晶振阻抗應盡可能低。
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。進口愛普生晶振FC-12M,X1A000061003200無源晶振
