村田,貼片晶振,CSTCC_G晶振
頻率：2.000MHz~3.990MHz

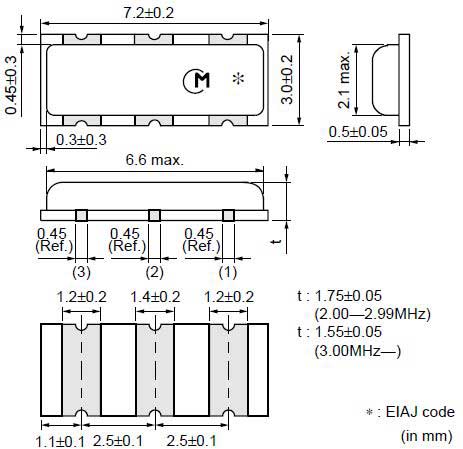

尺寸：7.2*3.0mm
晶振技術參數點擊下載
村田會社所有生產的陶瓷晶振均經過嚴格寬溫度范圍內和長期老化試驗,確?？蛻粼谑褂眠^程中保持穩定.為了該陶瓷振蕩子系列產品在電路中使用穩定,本公司產品均嚴格做過各項驗證,在線路中適合各款型IC可構成免調整振蕩電路.成熟的產品被廣泛應用.CSTCC_G晶振,7.2*3.0mm大尺寸陶瓷晶振,2M超低頻陶瓷振蕩子
村田,貼片晶振,CSTCC_G晶振,村田制作所自主研發并生產的這款陶瓷振蕩子,在全世界范圍內的知名度甚高,7.2*3.0mm的尺寸雖然比其他超小型的SMD晶體大了不少,頻率只有2M~3.99M,多用途特性大大減少,但應用在適應的產品身上適用效果更好.
|
晶振料號 |
晶振尺寸 |
晶振頻率 |
晶振類型 |
用途 |
|
CSTCR_G15C |
4.5*2.0*1.1 |
4.00–7.99MHz |
貼片晶振 |
汽車電子 |
|
CSTCE_G15C |
3.2*1.3*0.7 |
8.00–13.99MHz |
||
|
CSTCE_V13C |
3.2*1.3*0.9 |
14.00–20.00MHz |
||
|
CSTCC_G_A |
7.2*3.0*0.5 |
2.00–3.99MHz |
||
|
CSTCR_G_B |
4.5*2.0*1.15 |
4.00–7.99MHz |
||
|
CSTCE_G_A |
3.2*1.3*0.7 |
8.00–13.99MHz |
||
|
CSTCE_V_C |
3.2*1.3*0.9 |
14.00–20.00MHz |
||
|
CSTCV_X_Q |
3.7*3.1*1.3 |
20.01–70.00MHz |
||
|
CSACV_X_Q |
3.7*3.1*1.3 |
20.01–70.00MHz |
機械振動的影響
當陶瓷晶振產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管CSTCC_G設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于CSTCC-G村田晶振器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1)在更高或更低溫度或高濕度環境下長時間保存日本村田晶振產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。CSTCC_G晶振,7.2*3.0mm大尺寸陶瓷晶振,2M超低頻陶瓷振蕩子
