Statek晶振,貼片晶振,CX1HGSMAT晶振,石英晶振

頻率：10~155.52MHZ

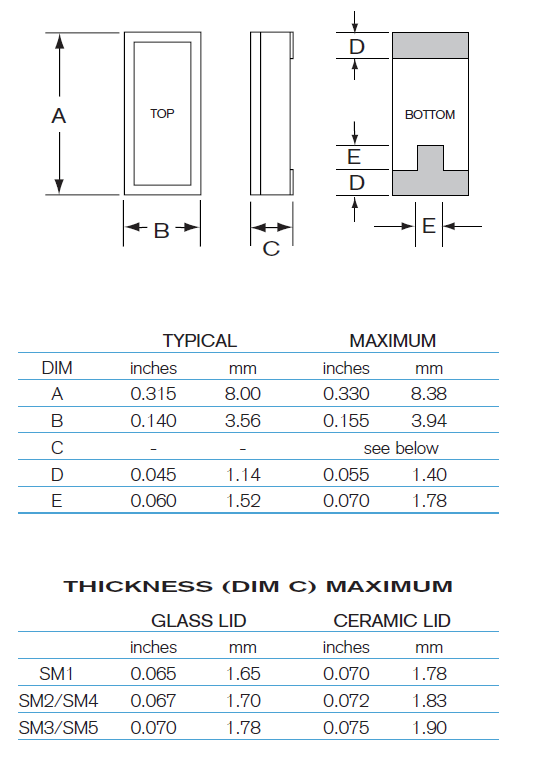

尺寸：8.00*3.56mm

貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因?yàn)榫д癖旧硇⌒突枨蟮氖袌鲱I(lǐng)域,小型,薄型是對應陶瓷諧振器（偏差大）和普通的石英晶體諧振器（偏差?。┑闹虚g領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

訂購熱線：0755-27837162

進口SMD表面封裝晶振,大體積8.00*3.56mm諧振器,CX1HGSMAT晶振

1970年，Statek公司開創了石英晶體計時元件小型化技術，革新了頻率控制行業。今天，Statek在設計和制造超微型石英晶體、振蕩器和傳感器方面延續了創新的傳統。自成立以來，Statek一直是創新、服務和質量的代名詞。所有產品都是在美國設計、制造和測試的。定制設計的有限元分析軟件，在構建實物原型之前，能夠準確地進行設備行為建模，節省您的時間。通過我們廣泛的設計和過程庫，從我們過去的成功中獲益。進口SMD表面封裝晶振,大體積8.00*3.56mm諧振器,CX1HGSMAT晶振
Statek在陶瓷封裝中使用玻璃或陶瓷外殼組裝晶體諧振器。Statek產品比機械制造的水晶產品要小得多。Statek晶體、振蕩器和傳感器的典型特征是:高穩定性和精密頻率,低長期老化,低功耗,非常小的足跡,優秀的耐沖擊性,超低調,在美國設計和制造,設計能力.Statek擁有設計和分析各種操作模式中所有機械幾何形狀的石英諧振器的專門知識。

進口SMD表面封裝晶振,大體積8.00*3.56mm諧振器,CX1HGSMAT晶振

Statek晶振,貼片晶振,CX1HGSMAT晶振,石英晶振,貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.
超小型石英貼片晶振晶片的設計：石英晶片的長寬尺寸已要求在±0.00２mm內，由于SMD晶振晶片很小導致晶體的各類寄生波(如長度伸縮振動，面切變振動)與主振動(厚度切變振動)的耦合加強，從而造成如若石英晶振晶片的長度或?qū)挾瘸叽缭O(shè)計不正確、使得振動強烈耦合導致石英晶振的晶片不能正常工作，從而導致產品在客戶端不能正常使用，晶振的研發及生產超小型石英晶振完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題，公司在此方面通過理論與實踐相結合，模擬出一整套此石英晶振晶片設計的計算機程序，該程序晶振的晶片外形尺寸已全面應用并取得很好的效果。進口SMD表面封裝晶振,大體積8.00*3.56mm諧振器,CX1HGSMAT晶振

進口SMD表面封裝晶振,大體積8.00*3.56mm諧振器,CX1HGSMAT晶振

STATEK晶振	單位	CX1HGSMAT晶振	石英晶振基本條件
標準頻率	f_nom	10~155.52MHZ	標準頻率
儲存溫度	T_stg	-55°C~ +125°C	裸存
工作溫度	T_use	-10°C ~+125°C	標準溫度
激勵功率	DL	200~500μW Max.	推薦:200~500μW
頻率公差	f_— l	±10,20 × 10-6 (標準),	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.908tw.com/
頻率溫度特征	f_tem	±30 × 10-6/-55°C ~ +200°C	超出標準的規格請聯系我們.
負載電容	CL	4.0,5.5,6.2pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-55°C — +200°C, DL = 100μW
頻率老化	f_age	±10× 10-6 / year Max.	+25°C,第一年

進口SMD表面封裝晶振,大體積8.00*3.56mm諧振器,CX1HGSMAT晶振

所有產品的共同:1：抗沖擊:抗沖擊是指無源晶振產品可能會在某些條件下受到損壞。例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。因?yàn)闊o論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響。 2：輻射:將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射。 Statek晶振,貼片晶振,CX1HGSMAT晶振,石英晶振
3：化學制劑 / pH值環境:請勿在PH值范圍可能導致腐蝕或溶解石英貼片晶振或包裝材料的環境下使用或儲藏這些產品。 4：粘合劑:請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能。）
5：鹵化合物:請勿在鹵素氣體環境下使用晶振。即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕。同時,請勿使用任何會釋放出鹵素氣體的樹脂。6：靜電:過高的靜電可能會損壞陶瓷晶振,請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作。進口SMD表面封裝晶振,大體積8.00*3.56mm諧振器,CX1HGSMAT晶振

進口SMD表面封裝晶振,大體積8.00*3.56mm諧振器,CX1HGSMAT晶振

驅動能力:驅動能力說明陶瓷殼封裝晶振振蕩晶體單元所需電功率，其計算公式如下：驅動能力 (P) = i2?Re其中i表示經過晶體單元的電流，Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）.Statek晶振,貼片晶振,CX1HGSMAT晶振,石英晶振

進口SMD表面封裝晶振,大體積8.00*3.56mm諧振器,CX1HGSMAT晶振

測試條件(1)電源電壓:超過 150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2)其他:輸入電容低于 15 pF5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量頻率時，探頭阻抗將高于 1MΩ。當波形經過貼片石英晶振振蕩器的放大器時，可同時進行測量。(3)其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）.

進口SMD表面封裝晶振,大體積8.00*3.56mm諧振器,CX1HGSMAT晶振

1.振蕩電路:晶體諧振器是無源元件，因此受到工業級貼片晶振電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。
2.角色的分量與參考值:在陶瓷面兆級石英晶振振蕩電路的設計中，必須認識到個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。
