鴻星晶振,貼片晶振,ETDG晶振,石英晶振

頻率：32.768KHZ

尺寸：2.0*1.2mm

本產品具有小型,薄型,輕型的貼片晶振表面型音叉式石英晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.

訂購熱線：0755-27837162

小體積2012金屬面晶振,音叉式32.768K時鐘晶體,ETDG晶振

杭州鴻星電子有限公司于1979年成立，產品由專業電阻器、電容器制造廠，公元1991年于臺灣投入石英晶體之研發制造、1991年開始于中國大陸拓展生產基地，至今擁有四處生產基地、九處營銷及FAE據點及十個營銷代表處。鴻星電子已經成為全球從事石英頻率控制組件的重要制造商之一，致力于插件式(DIP)與表面黏著式(SMD)石英晶體系列產品之研發、設計、生產與營銷。鴻星致力于提供客戶最優異的質量、服務及價值，專注于專業創新并鼓勵員工以團隊合作及積極成長的態度與時俱進。小體積2012金屬面晶振,音叉式32.768K時鐘晶體,ETDG晶振
鴻星的核心精神：誠信負責、團隊合作、專業創新、積極成長。HOSONIC以先進技術、優異質量、完善服務，成為晶體產業最具競爭優勢的品牌。Hosonic成立于1979年初，生產的電阻器和電容器，而轉向注重水晶產品自第一液晶生產線在臺灣設立1991。此后，公司擴大了其在中國大陸生產?，F(xiàn)在，它擁有四個生產設施在中國大陸東、南、和九個銷售和FAE位點和十個銷售代表和經銷商在世界各地。Hosonic現在是一個領先的專業晶體諧振器、晶體振蕩器制造商在世界上，致力于直插和貼片式晶體振蕩器的研發、生產和銷售。

小體積2012金屬面晶振,音叉式32.768K時鐘晶體,ETDG晶振

鴻星晶振,貼片晶振,ETDG晶振,石英晶振,小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。小體積2012金屬面晶振,音叉式32.768K時鐘晶體,ETDG晶振

小體積2012金屬面晶振,音叉式32.768K時鐘晶體,ETDG晶振

鴻星晶振	單位	ETDG晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-55°C~+125°C	裸存
工作溫度	T_use	-40°C ~+85°C	標準溫度
激勵功率	DL	50μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±20 × 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.908tw.com/
頻率溫度特征	f_tem	±50 × 10-6/-30°C ~+85°C	超出標準的規格請聯系我們.
負載電容	CL	12.5PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-30°C — +85°C, DL = 100μW
頻率老化	f_age	±2× 10-6 / year Max.	+25°C,第一年

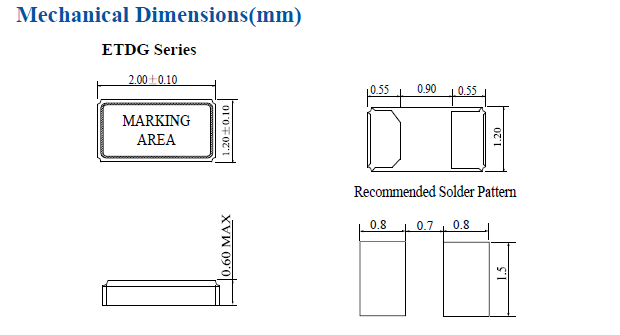

ETDG 2012

小體積2012金屬面晶振,音叉式32.768K時鐘晶體,ETDG晶振

所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。噪音:在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?；驌舸┑拈]門或雜散現象。電源線路':電源的線路阻抗應盡可能低。輸出負載:建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。未用輸入終端的處理:未用針腳可能會引起噪聲響應,從而導致非正常工作。鴻星晶振,貼片晶振,ETDG晶振,石英晶振
同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。熱影響:重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。安裝方向:振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。通電:不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。

產品設計人員在設計振蕩回路的注意事項1. 驅動能力:驅動能力說明無源晶體振蕩器所需電功率,其計算公式如下：驅動能力 (P) = i2?Re其中i表示經過晶體單元的電流,Re表示石英晶振的有效電阻,而且 Re=R1（1+Co/CL）2。小體積2012金屬面晶振,音叉式32.768K時鐘晶體,ETDG晶振

sjzrhl_1

小體積2012金屬面晶振,音叉式32.768K時鐘晶體,ETDG晶振

振蕩補償:除非在振蕩電路中提供足夠的負極電阻，否則會增加2012貼片晶振振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。鴻星晶振,貼片晶振,ETDG晶振,石英晶振

sjzrhl_2

時序表

scbx_1

振蕩電路:晶體諧振器是無源元件，因此受到電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，二腳金屬殼石英晶體諧振器在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。
角色的分量與參考值:在振蕩電路的設計中，必須認識到個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻未安裝在振蕩電路中時，如圖所示表1，即使在32.768貼片晶振振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。晶體諧振腔的形式模式，但泛音振蕩或基波。
