愛普生晶振,貼片晶振,FA2016AA晶振

頻率：16.000MHz~54.000MHz

尺寸：2.0*1.6*0.5mm

2016mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接(產品無鉛對應),為無鉛產品.

訂購熱線：0755-27837162

晶振技術參數點擊下載

EPSONdhl

愛普生拓優科夢把半導體(IC)稱之為"產業之米",并認為晶體元器件更是離不開的"產業之鹽".將進一步致力于小型,高穩定,高精度晶體元器件的開發,為現有的應用程序以及生活新藍圖開拓廣闊前景.愛普生公司擁有世界頂端的機械技術,是全球數碼映像的領軍企業,同時也生產打印機和影印機等產品.而在電子元器件中,占主席地位,貼片晶振,EPSON愛普生做的異常出色.具了解，愛普生現已實現成為石英部件的NO.1.

JLX-1

RB-1

愛普生晶振,貼片晶振,FA2016AA晶振,該款產品是日本EPSON品牌小尺寸晶體諧振器中最討人喜歡的一顆,只因FA2016AA晶振只有一種標準的頻率是±10ppm,負載電容最低可達6pF,工作溫度范圍是-40℃~+125℃,從這些主要參數中可看出,這顆晶振同時具有高穩定性和耐高溫特性,并能通過了AEC-Q200認證,最適合用于ECU時鐘,儀器儀表,汽車音響,汽車導航系統,時鐘系統,車載攝像頭系統,遙控?zé)o匙門禁等汽車電子產品.耐高溫晶體諧振器,2.0*1.6mm汽車級石英晶振,FA2016AA晶振

JLX-2

RB-2

愛普生晶振	單位	FA2016AA晶振	石英晶振基本條件
標準頻率	f_nom	16.000MHZ~54.000MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +125°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±20 × 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.908tw.com/
頻率溫度特征	f_tem	±50 × 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	6pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3 × 10-6 / year Max.	+25°C,第一年

JLX-3

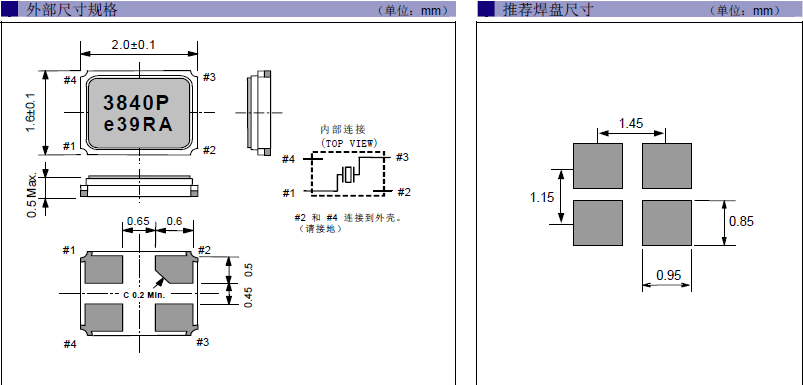

FA2016AA 2016

JLX-4

RB-4

操作
請勿用鑷子或任何堅硬的工具，夾具直接接觸IC的表面。
使用環境（溫度和濕度）
請在規定的溫度范圍內使用耐高溫晶振。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。愛普生晶振,貼片晶振,FA2016AA晶振
晶體單元/諧振器
激勵功率
在晶體單元上施加過多驅動力，會導致進口晶振特性受到損害或破壞。電路設計必須能夠維持適當?shù)募罟β?（請參閱“激勵功率”章節內容）。
負極電阻
除非振蕩回路中分配足夠多的負極電阻，否則振蕩或振蕩啟動時間可能會增加（請參閱“關于振蕩”章節內容）。
負載電容
振蕩電路中負載電容的不同，可能導致無源晶體振蕩頻率與設計頻率之間產生偏差。試圖通過強力調整，可能只會導致不正常的振蕩。在使用之前，請指明該振動電路的負載電容（請參閱“負載電容”章節內容）。耐高溫晶體諧振器,2.0*1.6mm汽車級石英晶振,FA2016AA晶振

JLX-5

RB-5

1、設計振蕩回路的注意事項
1.驅動能力
驅動能力說明2016貼片晶振單元所需電功率，其計算公式如下：
驅動能力 (P) = i2?Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。耐高溫晶體諧振器,2.0*1.6mm汽車級石英晶振,FA2016AA晶振

2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加2016無源晶振振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。

sjzrhl_2

3. 負載電容
如果振蕩電路中負載電容的不同，可能導致2016mm晶體諧振器振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。愛普生晶振,貼片晶振,FA2016AA晶振

sjzrhl_3
