Pletronics晶振,石英晶體振蕩器,HC77D晶振

頻率：13.000MHz~220.000MHz

尺寸：7.0*5.0*1.70mm

貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.

訂購熱線：0755-27837162

Pletronics公司致力于不斷提高產品產量，降低成本，提高客戶滿意度，滿足員工對培訓、安全和士氣的期望。如今已成為行業中晶體和有源晶振的最佳供應商。” 今天就像Pletronics成立于1979年一樣。我們的目標是卓越的品質和優質的服務。2010年-低功耗的OeXO系列產品，TCVCXO的替代品，許多OCXO應用擴展生產和TCVCXOs的測試能力，2011年開發的LC振蕩器技術振蕩器。
Pletronics晶振集團將建立可行的技術及經濟性環境目標,并確保其環境保護活動的質量.
集團公司將關注所有環境適用的法律、法規和協議的遵守情況.另外為更有效的進行環境保護,將建立自己的特有的環境標準.推進環保型業務,充分發揮壓電石英晶體、有源晶體、晶體振蕩器, 溫補晶振,石英晶體振蕩器等器件的綜合實力,推進環保型業務,為減輕社會的環境負荷做出貢獻.

PLE-2

Pletronics晶振,石英晶體振蕩器,HC77D晶振.7.0*5.0mm時鐘晶體振蕩器，進口石英晶體振蕩器基本解決方案，HCSL輸出，輸出頻率13MHz到220MHz之間，出色的低相位噪聲和抖動，三態功能，應用：SDH/SONET，以太網，基站，筆記本晶振應用，符合RoHS/無鉛要求。5*7mm石英有源晶振,貼片晶體振蕩器,HC77D晶振
Pletronics晶振與其它電子元件相似，石英晶體振蕩器亦采用愈來愈小型的封裝。通常，較小型的器件比較大型的表面貼裝或穿孔封裝器件更昂貴。所以，小型封裝的石英晶振往往要在性能、輸出選擇和頻率選擇之間作出折衷。隨著時間的推移，頻率值隨著晶振變化的大小，有年老化和日老化兩種指標。

JLX-2

RB-2

Pletronics晶振	標示	HC77D晶振	晶振基本信息對照表
標準范圍	f0	13.000MHz~220.000MHz
電源電圧	Vcc	＋2.5V
輸出電流	Icc	3.5 mA max.	Vcc=2.5V
頻率負載	L_CMOS	15pF	HCSL出力
標準頻率偏差	f_tol	±20、±25、±50×10-6 max.	初期偏差、周波數溫度特性、電源、負荷変動特性、経時変化(1年、＋25℃時)
輸出電壓	V	VOH:Vcc×90% min.VOL:Vcc×10% max.
對稱	SYM	40%～60%	50% Vcc
標準時間	tr/tf	12 ns max.(1.8～80MHz)	10%Vcc～90%、L_CMOS=15pF

JLX-3

RB-3

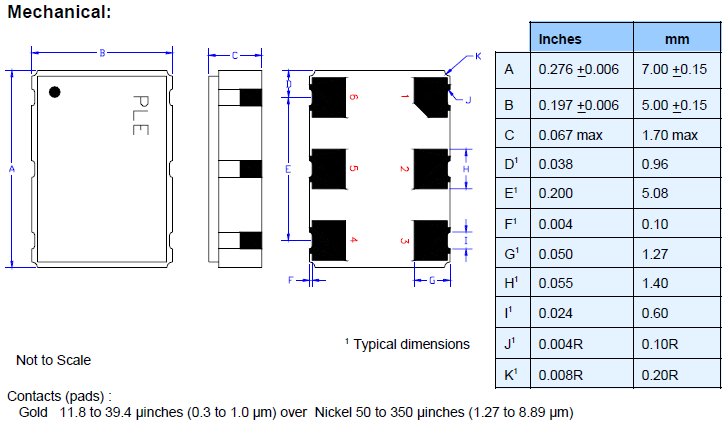

hc77d 2.5v 7050 HCSL

JLX-4

噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能導致會引發功能失?；驌舸┑拈]門或雜散現象。5*7mm石英有源晶振,貼片晶體振蕩器,HC77D晶振
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近貼片型有源晶振的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的高性能SMD晶體振蕩器的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。Pletronics晶振,石英晶體振蕩器,HC77D晶振
安裝方向
進口晶體振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電，否則會導致7050m六腳有源晶振無法產生振蕩和/或非正常工作。

JLX-5

RB-5

輸出波形與測試電路
1.時序表

scbx_1

2.測試條件
(1)電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。Pletronics晶振,石英晶體振蕩器,HC77D晶振
(2)其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3)其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）5*7mm石英有源晶振,貼片晶體振蕩器,HC77D晶振
