Pletronics晶振,7050石英晶振,LV77D晶振

頻率：80.000MHz~325.000MHz

尺寸：7.0*5.0*1.70mm

接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用.

訂購熱線：0755-27837162

Pletronics公司致力于不斷提高產品產量，降低成本，提高客戶滿意度，滿足員工對培訓、安全和士氣的期望。成為行業中石英晶振和振蕩器的最佳供應商。今天就像Pletronics成立于1979年一樣。我們的目標是卓越的品質和優質的服務。2008年在日本成立的合資企業增加了高頻率CMOS、LVDS和PECL產品的電容器。KG是一個高技術的公司，該公司提供支持他們的OCXOs、Langasite和蘭加特在美洲的空白和晶片。高穩定CMOS TCXOs的引入。
在積極公開有關環境的信息的同時,通過支持環?；顒?廣泛地為社會作貢獻.致力于保護生物多樣性和可持續利用.切實運行環境管理系統PDmCA（Plan-Do-multiple Check-Act）,努力提高環境性能,不斷改善運用系統.推進環保型業務,充分發揮壓電石英晶體、有源晶體、晶體振蕩器, 溫補晶振,石英晶體振蕩器等器件的綜合實力,推進環保型業務,為減輕社會的環境負荷做出貢獻.
JLX-1

PLE-2

Pletronics晶振,7050石英晶振,LV77D晶振.7.0*5.0mm金屬殼封裝六腳SMD晶振具有最適合于移動通信設備用途的高穩定的頻率溫度特性.為對應低電源電壓的產品.表面超小型,輕型.低消耗電流,表面貼片型產品，具備優良的耐環境特性及高耐熱性強.（可對應回流焊）無鉛產品.滿足無鉛焊接的回流溫度曲線要求.
Pletronics貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。7050有源貼片晶振,LVDS石英振蕩器,LV77D晶振

JLX-2

RB-2

Pletronics晶振	標示	LV77D晶振	晶振基本信息對照表
標準范圍	f0	80.000MHz~325.000MHz
電源電圧	Vcc	＋2.5V
輸出電流	Icc	3.5 mA max.	Vcc=2.5V
頻率負載	L_CMOS	15pF	LVDS出力
標準頻率偏差	f_tol	±20、±25、±50×10-6 max.	初期偏差、周波數溫度特性、電源、負荷変動特性、経時変化(1年、＋25℃時)
輸出電壓	V	VOH:Vcc×90% min.VOL:Vcc×10% max.
對稱	SYM	40%～60%	50% Vcc
標準時間	tr/tf	12 ns max.(1.8～80MHz)	10%Vcc～90%、L_CMOS=15pF

JLX-3

RB-3

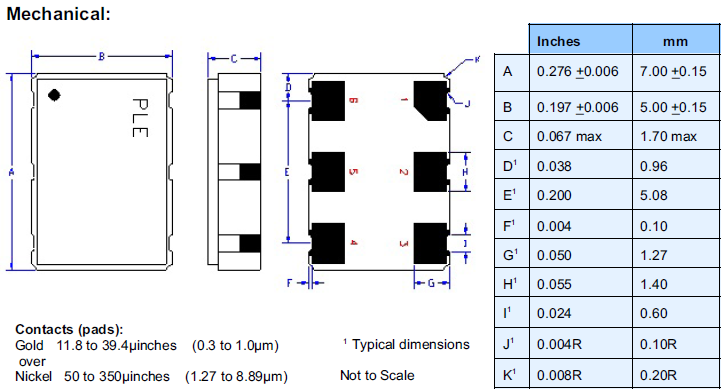

lv77d 2.5v 7050 LVDS

JLX-4

RB-4

噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能導致會引發功能失?；驌舸┑拈]門或雜散現象。7050有源貼片晶振,LVDS石英振蕩器,LV77D晶振
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近進口晶體振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的OSC晶振的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
進口晶體振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。Pletronics晶振,7050石英晶振,LV77D晶振
通電
不建議從中間電位和/或極快速通電，否則會導致石英晶體振蕩器無法產生振蕩和/或非正常工作。

JLX-5

RB-5

設計振蕩回路的注意事項
1.驅動能力
驅動能力說明7050有源晶振單元所需電功率，其計算公式如下：
驅動能力 (P) = i2_Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。Pletronics晶振,7050石英晶振,LV77D晶振

sjzrhl_1

2.振蕩補償
除非在差分貼片晶振振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。

3.負載電容
如果振蕩電路中負載電容的不同，可能導致六腳有源晶振振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。7050有源貼片晶振,LVDS石英振蕩器,LV77D晶振

sjzrhl_3
