精工晶振,貼片晶振,SSP-T7-F晶體

頻率：32.768KHz

尺寸：7.0*1.5mm

32.768K時鐘晶體具有小型,薄型,輕型的貼片晶振表面音叉型晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求.

訂購熱線：0755-27837162

晶振技術參數點擊下載

SEIKO是日本晶振制造商Seiko Instruments Inc.的縮寫，也成為SII。SII擁有世界上頂端的機械技術。除了是世界上著名的石英手表廠商，同時也生產電腦打印機。做電子元器件，精工晶振的代理商都知道精工常用的頻率都是32.768K的，因此精工晶振通常也被稱為精工表晶。

jlx-1

精工晶振,貼片晶振,SSP-T7-F晶體,在32.768K晶振領域中,SEIKO晶振公司的這款晶振在業界中不可不說是知名度最高的其中之一,目前的共享單車中例如摩拜單車，用的就是這一顆SSP-T7-F晶體,可讓計時系統更加的精確.

jlx-2

精工晶振	符號	SSP-T7-F晶振	精工晶振基本信息對照表
Crystal標準頻率	f_nom	32.768kHz
儲存溫度	T_stg	-55°C — +125°C	裸存
工作溫度	T_use	-40°C — +85°C	精工晶振特定的溫度
激勵功率	DL	0.5μW (1.0μW Max.)	如你有最大激勵功率為1.0μW需求,請聯系我們金洛鑫電子
精度	f_— l	±20ppm、±50ppm	如有需要更高的精度可以特定.
拐點溫度	Ti	+25°C ±5°C
負載電容	CL	7pF, 12.5pF	可按客戶需求指定
串聯電阻（ESR）	R1	70kΩ Max.	70kΩ — 45kΩ
頻率老化	f_age	±3 ×10-6 / year Max.	+25°C,第一年

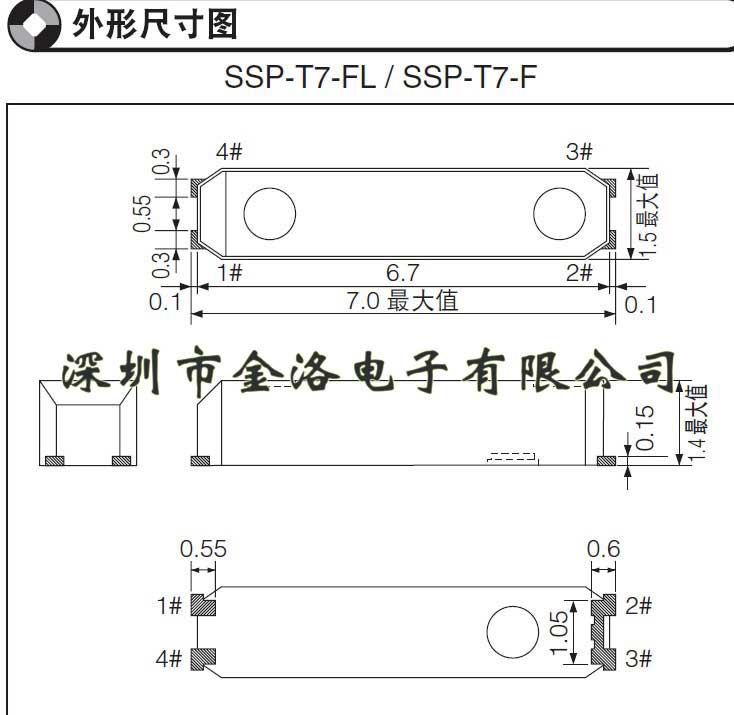

SSP-T7-Fcct

jlx-4

機械振動的影響
當SSP-T7-F貼片晶振產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。精工晶振,貼片晶振,SSP-T7-F晶體
PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個32.768KHZ-時鐘晶振器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1)在更高或更低溫度或高濕度環境下長時間保存晶體產品時，會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些智能手機晶體，并在開封后盡可能進行安裝，以免長期儲藏。 MC-146同款貼片晶振,7015音叉型時鐘晶體,SSP-T7-F晶振
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。

jlx-5

設計振蕩回路的注意事項
1.驅動能力
驅動能力說明所需電功率，其計算公式如下：
驅動能力 (P) = i2 Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。

精工晶振,貼片晶振,SSP-T7-F晶體

2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。

sjzrhl_2

3.負載電容
如果振蕩電路中負載電容的不同，可能導振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。MC-146同款貼片晶振,7015音叉型時鐘晶體,SSP-T7-F晶振
其中CS表示電路的雜散電容。
