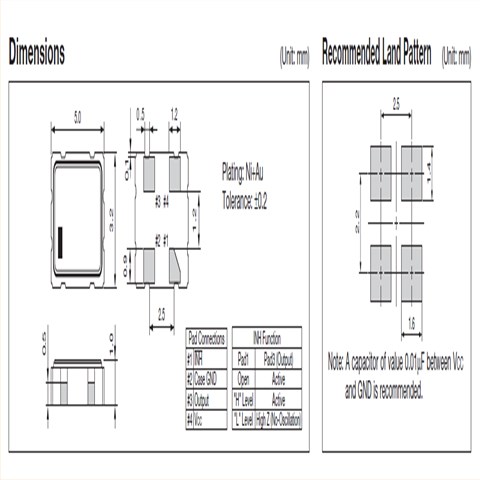

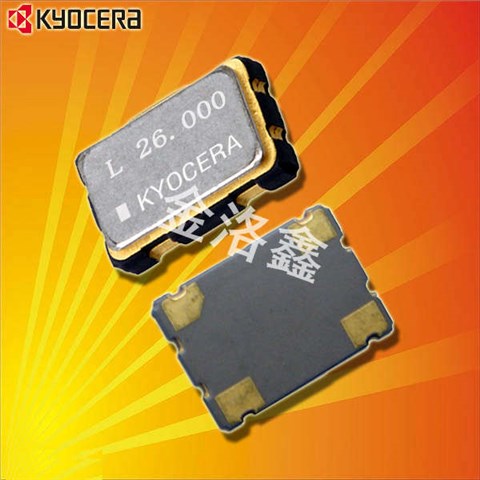

京瓷晶振,有源晶振,KC5032A-C2晶振,KC5032A150.000C20E00晶振,石英晶振高精度晶片的拋光技術：貼片晶振是目前晶片研磨技術中表面處理技術的最高技術，最終使晶振晶片表面更光潔，平行度及平面度更好，降低諧振電阻，提高Q值。從而達到一般研磨所達不到的產品性能，使石英晶振的等效電阻等更接近理論值，使晶振可在更低功耗下工作。使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態。
5032mm體積的石英晶體振蕩器,進口晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊盤,及IR回流焊盤(無鉛對應),為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.
京瓷晶振集團在全球的事業涉及原料、零件、設備、機器，以及服務、網絡等各個領域。在集團內部，若將相關的有源晶振,壓控晶體振蕩器, 晶振,石英晶振, 石英晶體振蕩器等產品和事業視為一條生產線，其開發、生產、銷售以及物流等等，所有程序都被有機地結合起來，并且有效地利用現有經營資源，通過發揮協同效應，使其構筑得更加牢固。
日本京瓷晶振株式會社保持公正、體面的工作精神,尊重人,我們的工作,我們的公司和我們的全球社區.提供的材料和知識有機會增長我們所有的員工,并通過我們的共同努力,為社會和人類的進步做出貢獻.石英晶體，貼片振蕩器, 溫補晶振對于手機、數碼相機和其他數字設備關鍵部件的性能有重要影響.京瓷晶振設備是世界領先生產石英晶振設備的廠商之一,涵蓋各個方面的生產增長的合成石英晶體使用石英晶體生產最終產品,包括石英晶振,石英晶體振蕩器,以及過濾器和光學設備.
|
京瓷晶振規格 |
KC5032A-C2晶振 |
|
驅動輸出 |
CMOS |
|
常用頻率 |
135~170MHZ |
|
工作電壓 |
+2.25~3.63V（代表値） |
|
靜態電流 |
（工作時）+1.2 mA max. (F≦15MHz)+1.4 mA max. (15＜F≦26MHｚ） |
|
TCXO輸出電壓 |
0.8Vp-p min. |
|
TCXO輸出負載 |
（10kΩ//10pF) ±10％ |
|
常規溫度偏差 |
±20/30/50×10-6(After 2 reflows) |
|
頻率溫度偏差 |
±30×10-6/-40℃～+85℃ |
|
±50×10-6/-55℃～+125℃（オプション） |
Kyocera日產有源兆赫茲晶振型號列表：
Kyocera日產有源兆赫茲晶振代碼列表：
Series
Part Status
Frequency 頻率
Voltage - Supply電壓
Operating Temperature 工作溫度
Size / Dimension 尺寸
Height - Seated (Max)高度
KC5032A-C2, Kyocera
Active
150MHz
2.5V, 3.3V
-10°C ~ 70°C
0.197" L x 0.126" W (5.00mm x 3.20mm)
0.047" (1.20mm)
KC5032A-C2, Kyocera
Discontinued at Digi-Key
150MHz
2.5V, 3.3V
-10°C ~ 70°C
0.197" L x 0.126" W (5.00mm x 3.20mm)
0.047" (1.20mm)
KC5032A-C2, Kyocera
Discontinued at Digi-Key
150MHz
2.5V, 3.3V
-10°C ~ 70°C
0.197" L x 0.126" W (5.00mm x 3.20mm)
0.047" (1.20mm)
KC3225A-C3, Kyocera
Active
72MHz
3.3V
-10°C ~ 70°C
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.039" (1.00mm)
KC3225A-C3, Kyocera
Discontinued at Digi-Key
72MHz
3.3V
-10°C ~ 70°C
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.039" (1.00mm)
KC3225A-C3, Kyocera
Discontinued at Digi-Key
72MHz
3.3V
-10°C ~ 70°C
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.039" (1.00mm)
KC5032A-C2, Kyocera
Active
155.52MHz
2.5V, 3.3V
-10°C ~ 70°C
0.197" L x 0.126" W (5.00mm x 3.20mm)
0.047" (1.20mm)
Manufacturer Part Number
Manufacturer
Series
Part Status
Frequency 頻率
Voltage - Supply電壓
Operating Temperature 工作溫度
Size / Dimension 尺寸
Height - Seated (Max)高度
KC5032A150.000C20E00
AVX Corp/Kyocera Corp
KC5032A-C2, Kyocera
Active
150MHz
2.5V, 3.3V
-10°C ~ 70°C
0.197" L x 0.126" W (5.00mm x 3.20mm)
0.047" (1.20mm)
KC5032A150.000C20E00
AVX Corp/Kyocera Corp
KC5032A-C2, Kyocera
Discontinued at Digi-Key
150MHz
2.5V, 3.3V
-10°C ~ 70°C
0.197" L x 0.126" W (5.00mm x 3.20mm)
0.047" (1.20mm)
KC5032A150.000C20E00
AVX Corp/Kyocera Corp
KC5032A-C2, Kyocera
Discontinued at Digi-Key
150MHz
2.5V, 3.3V
-10°C ~ 70°C
0.197" L x 0.126" W (5.00mm x 3.20mm)
0.047" (1.20mm)
KC3225A72.0000C30E00
AVX Corp/Kyocera Corp
KC3225A-C3, Kyocera
Active
72MHz
3.3V
-10°C ~ 70°C
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.039" (1.00mm)
KC3225A72.0000C30E00
AVX Corp/Kyocera Corp
KC3225A-C3, Kyocera
Discontinued at Digi-Key
72MHz
3.3V
-10°C ~ 70°C
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.039" (1.00mm)
KC3225A72.0000C30E00
AVX Corp/Kyocera Corp
KC3225A-C3, Kyocera
Discontinued at Digi-Key
72MHz
3.3V
-10°C ~ 70°C
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.039" (1.00mm)
KC5032A155.520C20E00
AVX Corp/Kyocera Corp
KC5032A-C2, Kyocera
Active
155.52MHz
2.5V, 3.3V
-10°C ~ 70°C
0.197" L x 0.126" W (5.00mm x 3.20mm)
0.047" (1.20mm)
耐焊性：將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至OSC晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。京瓷晶振,有源晶振,KC5032A-C2晶振,KC5032A150.000C20E00晶振
PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些日產晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度： 溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
振蕩補償:除非在進口晶體振蕩器振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。京瓷晶振,有源晶振,KC5032A-C2晶振,KC5032A150.000C20E00晶振
如果振蕩電路中負載電容的不同，可能導致貼片有源晶振振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。其中CS表示電路的雜散電容.
振蕩電路:晶體諧振器是無源元件，因此受到金屬面晶振電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。
角色的分量與參考值:在5032貼片振蕩器振蕩電路的設計中，必須認識到個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。
